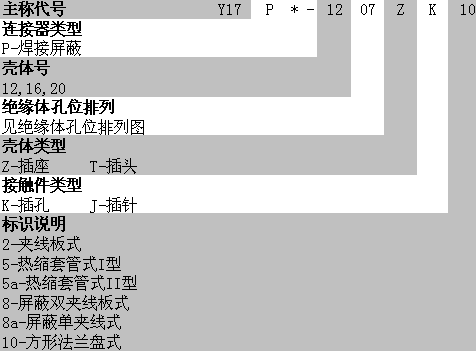

Y17系列圓形電連接器廣泛應用于各種電氣設(shè)備之間的電路連接，采用卡口式連接方式，使用方便，鎖緊可靠，適用于大電流電源系列的連接。符合國軍標GJB 101A-97標準。
工作溫度：-55℃～＋125 ℃
相對濕度：40±2℃時，90%～95%
工作氣壓：4.39KPa～101.33KPa
耐鹽霧：96h
工作高度：海拔30000m
振 動：10Hz～2000Hz，加速196m/s2，瞬斷≤1us
沖 擊：490m/s2 ，瞬斷≤1us
機械壽命：1000次
接觸電阻及額定電流
|
接觸件規(guī)格(mm) |
接觸電阻(mΩ) |
額定電流(A) |
|
Φ1.5 |
≤3 |
10 |
|
Φ5.0 |
≤1 |
75 |
額定電壓、耐電壓及絕緣電阻
|
工作環(huán)境 |
額定電壓(V) |
耐電壓(V) |
絕緣電阻(MΩ) |
|
常溫常壓 |
500 |
1500 |
≥1000 |
|
濕熱 |
300 |
300 |
≥20 |
|
高溫 |
250 |
— |
≥500 |
|
低氣壓條件4.39KPa |
150 |
250 |
— |
外形尺寸示意：

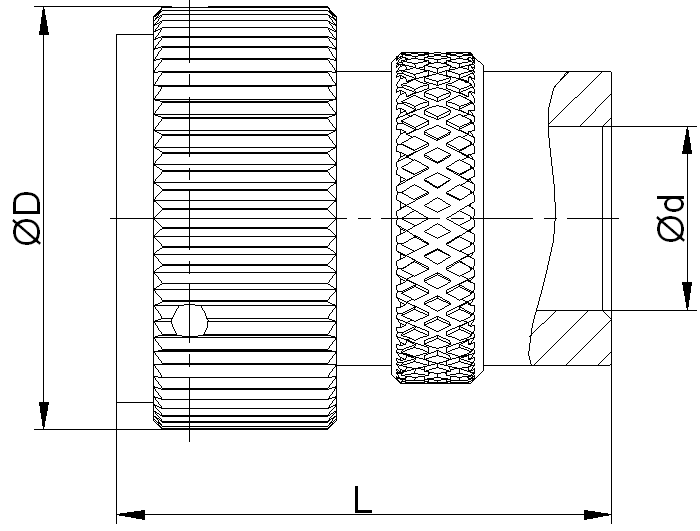

插頭
|
殼體號 |
D |
L |
|
10 |
22.5 |
31.5 |
|
12 |
26.5 |
31.5 |
|
16 |
33 |
31.5 |
|
20 |
39 |
31.5 |

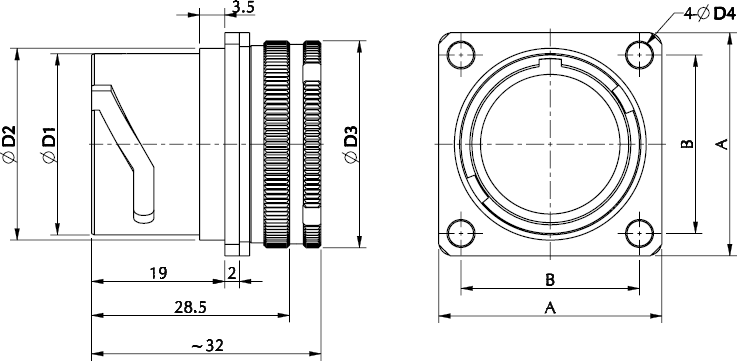

方形法蘭盤式插座 代號：10
|
殼體號 |
D1 |
D2 |
D3 |
D4 |
A |
B |
|
10 |
16 |
17.5 |
18.5 |
3.4 |
24 |
18±0.2 |
|
12 |
20 |
21.5 |
22.5 |
3.4 |
27 |
21±0.2 |
|
16 |
26 |
27.5 |
29.5 |
3.4 |
32 |
26±0.2 |
|
20 |
32 |
33.5 |
35.5 |
5.5 |
42 |
33±0.2 |

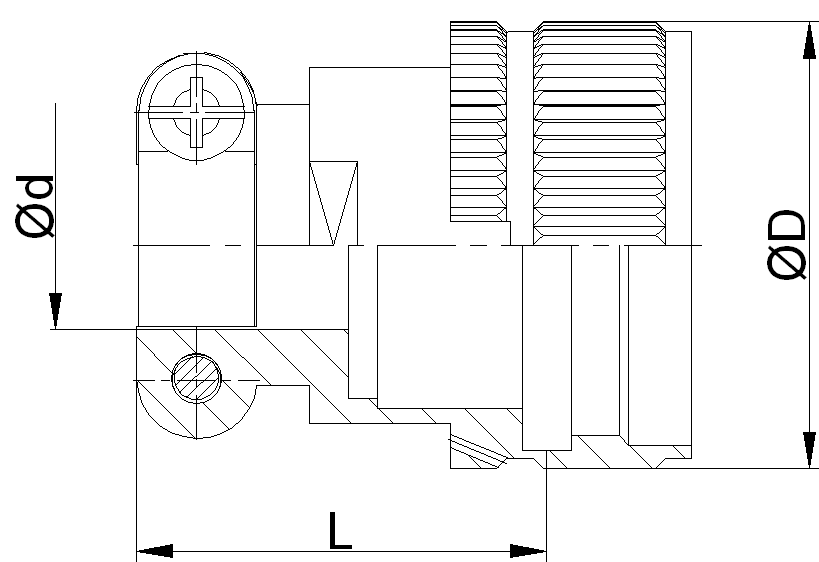

夾線板式尾附 代號：2
|
殼體號 |
D |
d |
L |
|
10 |
18.5 |
7 |
17 |
|
12 |
22.5 |
10 |
17 |
|
16 |
29.5 |
13.5 |
25 |
|
20 |
35.5 |
20 |
26.5 |

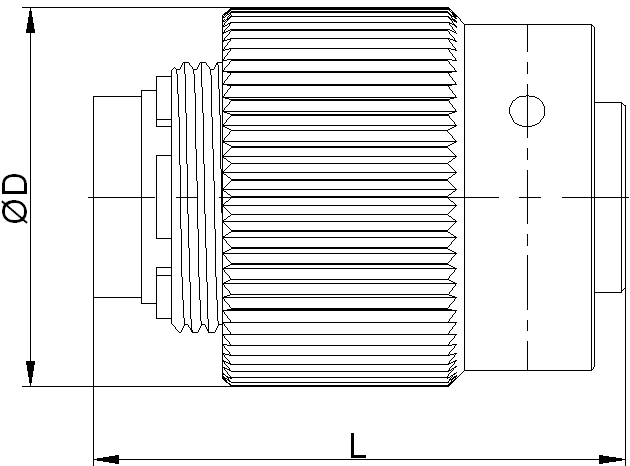

熱縮套管式尾附I型 代號：5
|
殼體號 |
D |
d |
L |
|
10 |
23 |
10 |
27 |
|
12 |
26 |
13 |
30 |
|
16 |
32 |
18 |
32 |
|
20 |
38 |
24 |
35 |
熱縮套管式尾附II型 代號：5a
|
殼體號 |
D |
d |
L |
|
10 |
23 |
10 |
33 |
|
12 |
26 |
15 |
33 |
|
16 |
32 |
18 |
33 |
|
20 |
38 |
27.7 |
33 |

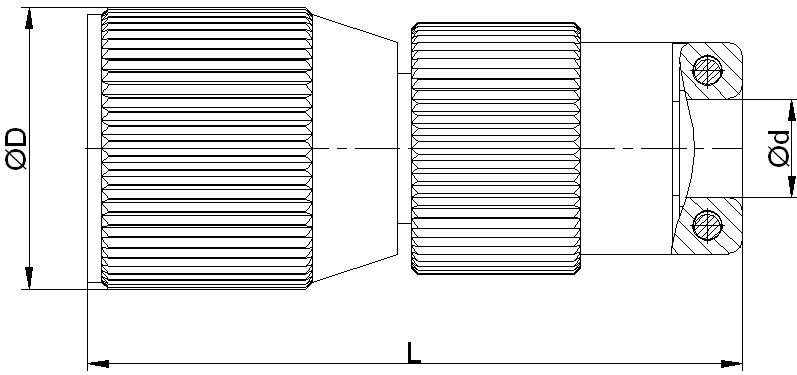

屏蔽雙夾線板式尾附 代號：8 / 屏蔽單夾線板式尾附 代號：8a
|
殼體號 |
D |
d |
L |
|
10 |
20 |
7 |
46.5 |
|
12 |
23.5 |
10 |
46.5 |
|
16 |
30.5 |
13.5 |
46.5 |
|
20 |
36 |
20 |
53.5 |

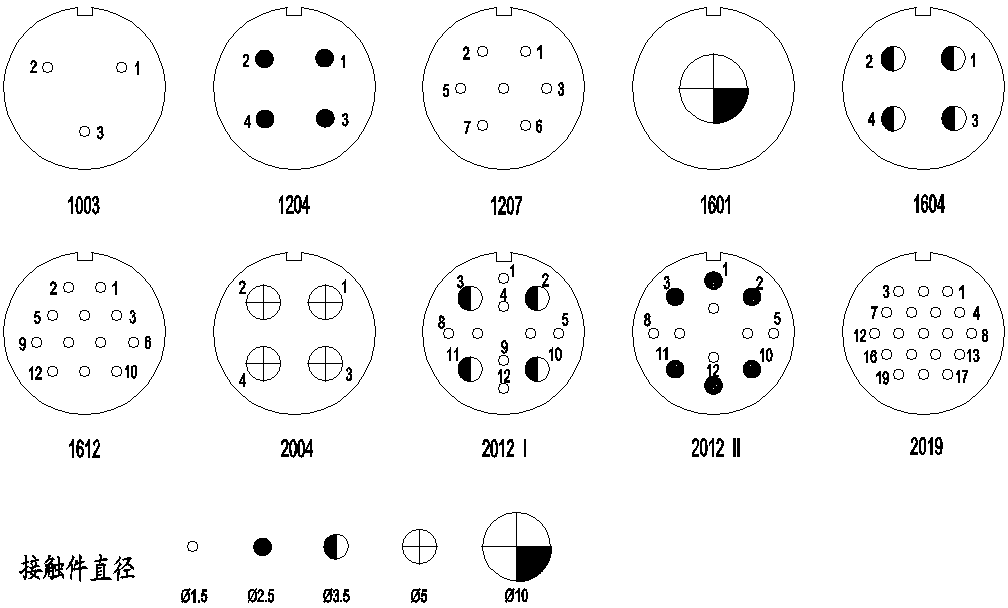

絕緣安裝板孔位排列：
