J142系列矩形電連接器是根據GJB1438A(MIL-C-55302)標準研制生產，可靠性好，互換性能強，劈槽帶不銹鋼插孔，2.76mm×2.82mm非標準網格間距。印制板浸焊，焊接等端接形式。帶鎖緊功能的螺紋導銷，導套。鉚接，螺紋緊固等多種固定形式。該系列矩形連接器廣泛應用于機箱內部印制板與印制板之間，以及印制板與線纜之間信號的傳輸，適用于航天、航空、電子、兵器、船舶等行業的機箱，機柜內部。

使用條件及主要性能:

工作溫度：-55℃～+125℃

相對濕度：40℃時，達95%

工作電壓：200V

介質耐壓：常溫1000V,濕熱550V

絕緣電阻：常溫≥5000MΩ，濕熱≥100MΩ

接觸電阻及額定電流：

塑料：PBT(白色)

接點間距：2.76mm(橫向) 2.82mm(縱向)

振動：振頻為10Hz-2000Hz，加速度147m/s2

沖擊：加速度980m/s2

鹽霧：48h

機械壽命：500次

標記示例：

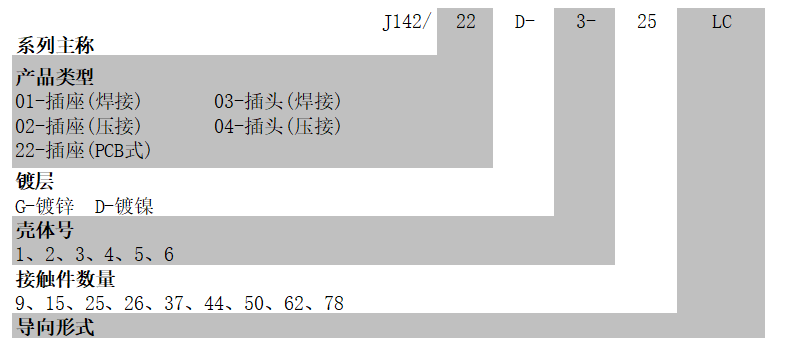

連接器型號命名：

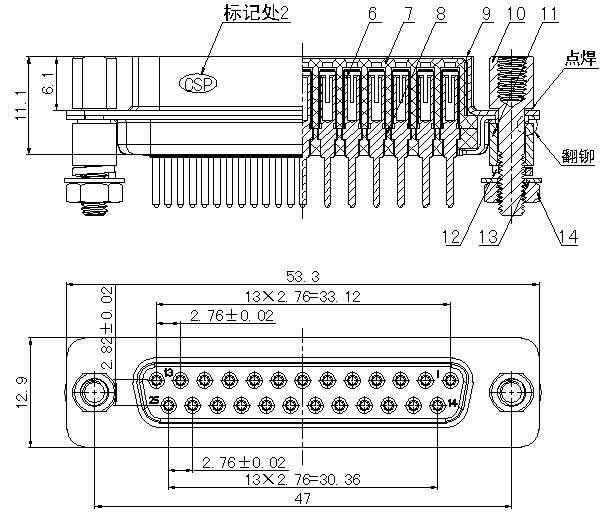

外形尺寸：

J142/03D-3-25插頭

J142/22D-3-25LC插座
