ZH23系列
ZH23
ZH23系列電連接器，具有耐環境，五鍵定位防錯插、卡口快速連接等特點，接觸件為壓接型后松后卸式,用于低頻交直流電路中。
  • 產品詳情

技術性能:

環境溫度:-60℃~+200℃

振動:加速度40g ( 1-5000Hz )

沖擊:加速度500g (一次);150g(多次)

絕緣電阻:≥5000MΩ

耐鹽霧:48h
機械壽命:500次

等級工作電壓試驗電壓
A7002100
B5001850
C4001600

接觸件直徑1.0mm1.5mm2.0mm
工作電流5A10A20A
接觸電阻≤7.4mΩ≤2.5mΩ
≤1.6mΩ

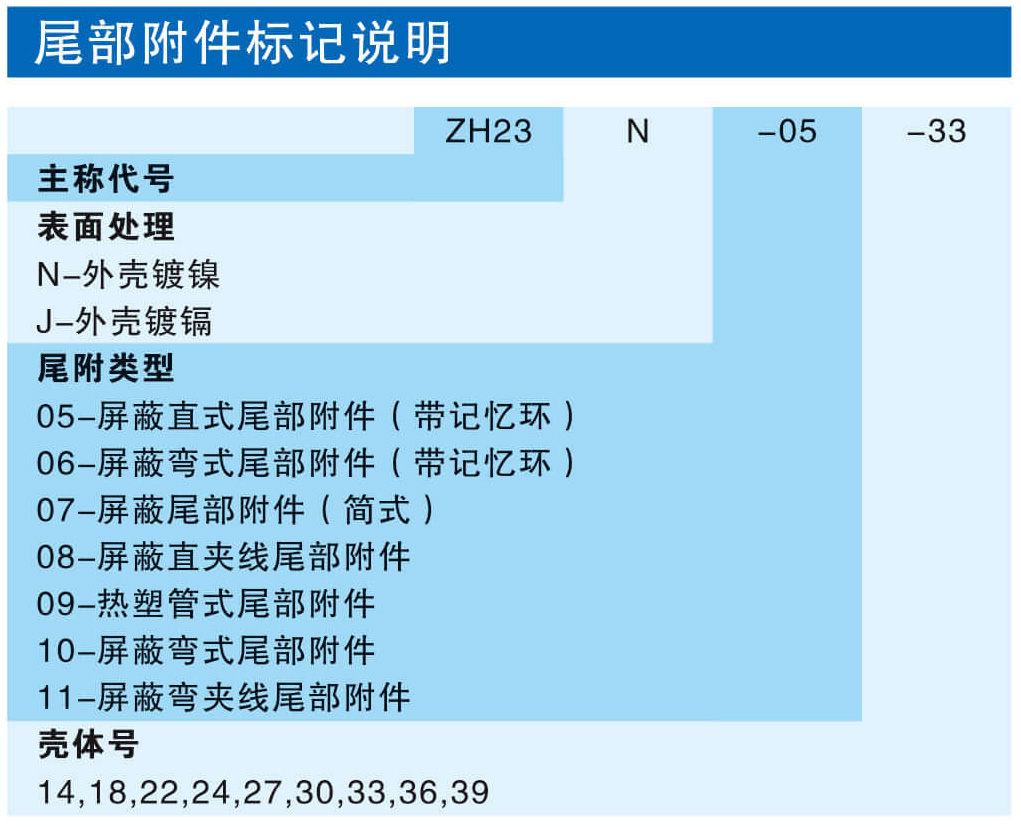

尾附及連接器類型:

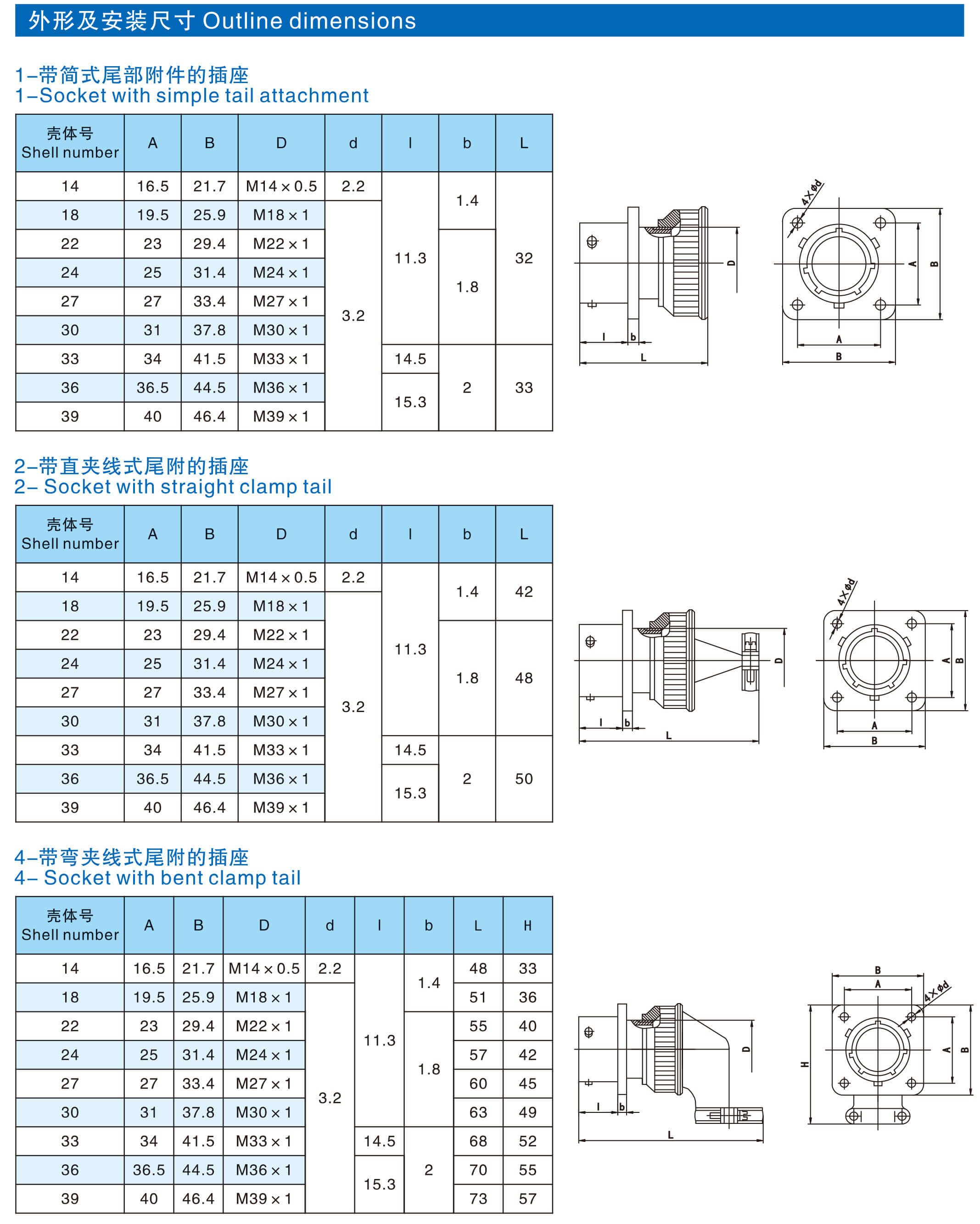

1-帶簡式尾部附件的插座

2-帶直夾線式尾附的插座

4-帶彎夾線式尾附的插座

6-帶直夾線式尾附的插頭

8-帶彎夾線式尾附的插頭

11-帶簡式尾附的插頭

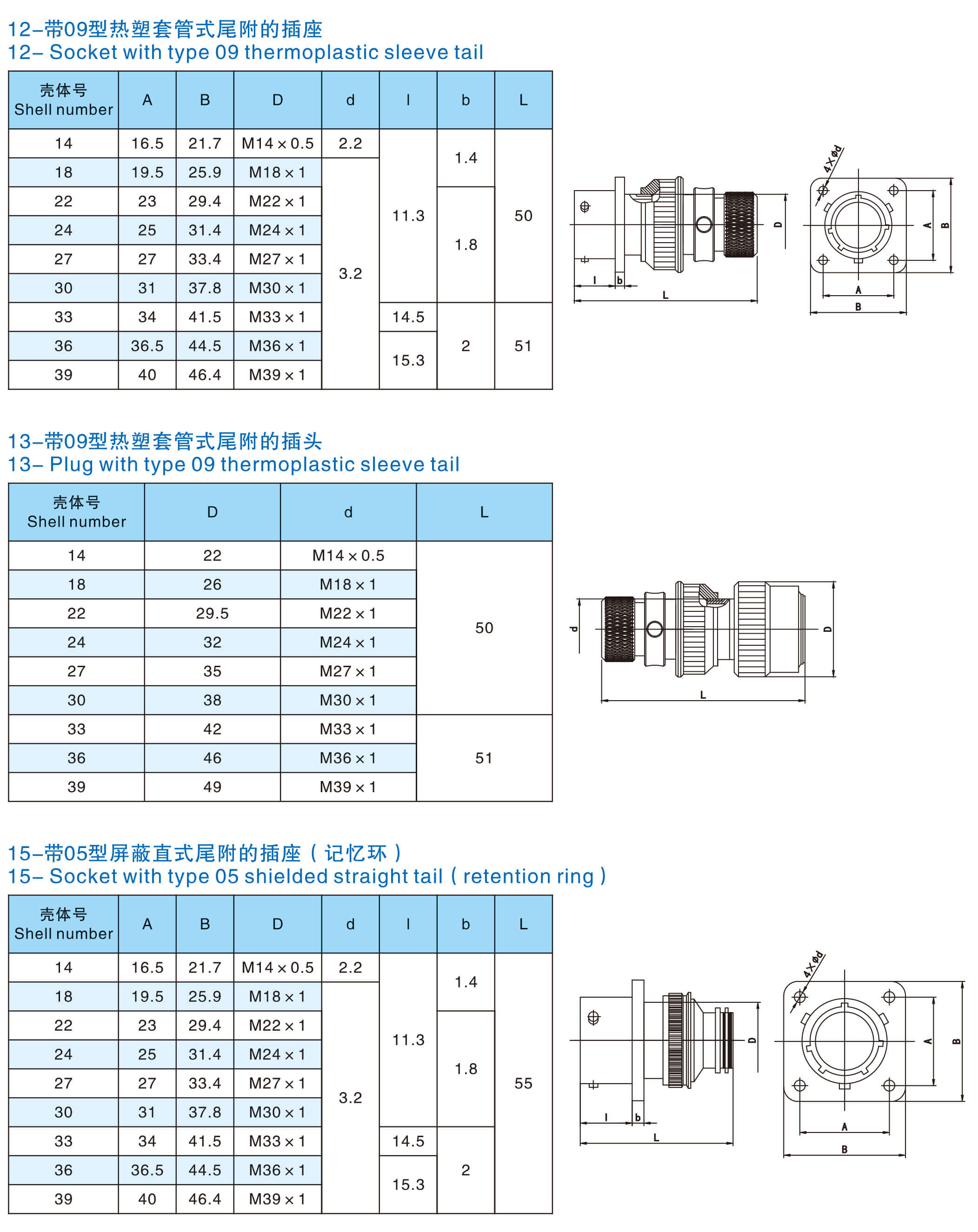

12-帶09型熱塑套管式尾附的插座

13-帶09型熱塑套管式尾附的插頭

15-帶05型屏蔽直式尾附的插座(記憶環)

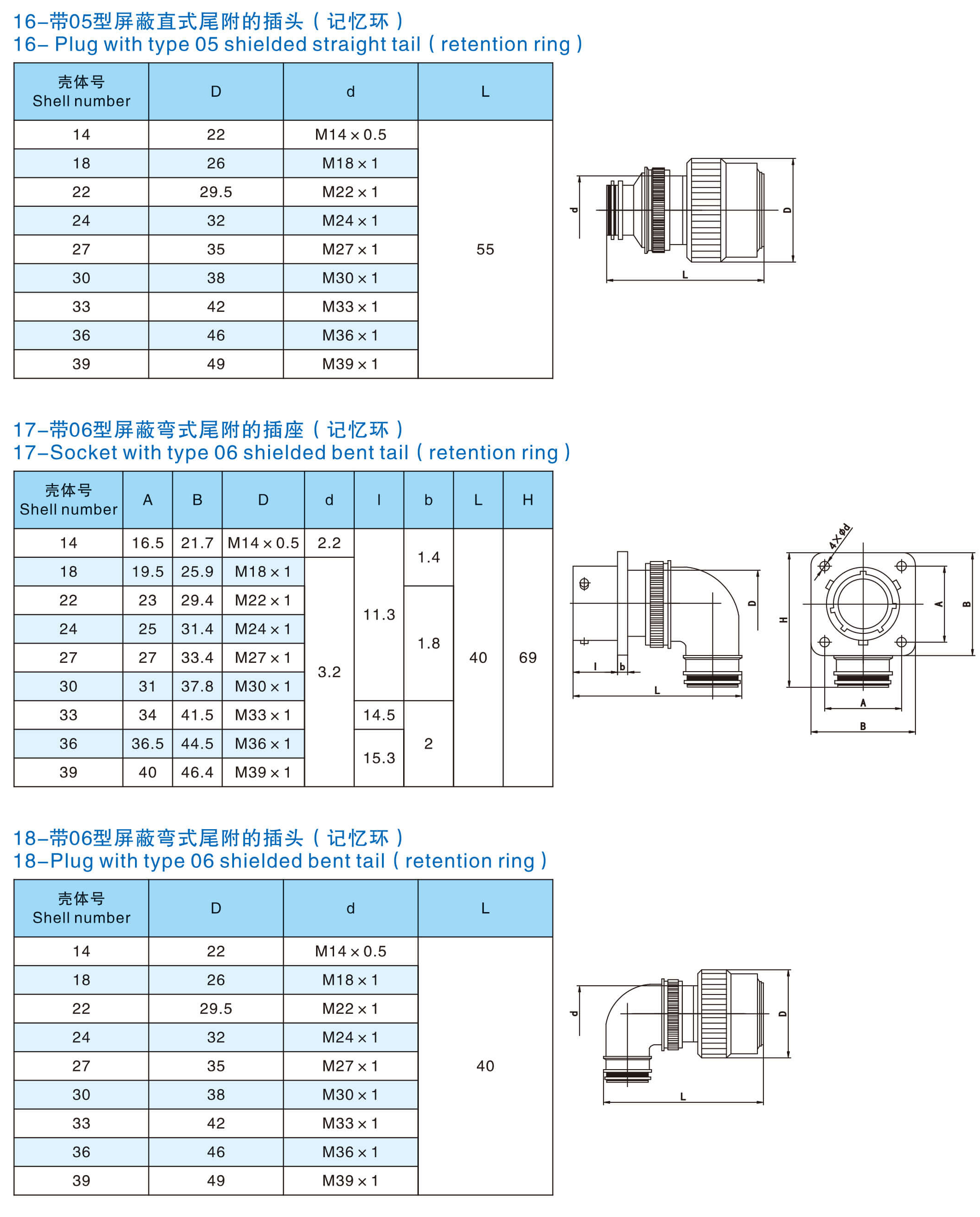

16-帶05型屏蔽直式尾附的插頭(記憶環)

17-帶06型屏蔽彎式尾附的插座(記憶環)

18-帶06型屏蔽彎式尾附的插頭(記憶環)

19-帶07型屏蔽簡式尾附的插座

20-帶07型屏蔽簡式尾附的插頭

21-帶08型屏蔽直夾線尾附的插座

22-帶08型屏蔽直夾線尾附的插頭

25-帶10型屏蔽彎式尾附的插座

26-帶10型屏蔽彎式尾附的插頭

27-帶11型屏蔽彎夾線尾附的插座

28-帶11型屏蔽彎夾線尾附的插頭
