J18系列矩形電連接器是根據GJB1438A(MIL-C-55302)標準研制生產，完全符合HB6382的技術要求，并參照IEC-603-2及DIN41612的標準要求。2.54mm標準網格間距設計，具有防誤插的編碼附件。有雙曲面線簧插孔接觸體結構，有浸焊，焊接，繞接等端接形式。該系列矩形連接器廣泛應用于電子及無線電裝置中的電路連接。



使用條件及主要性能:

工作溫度：-55℃～+125℃

相對濕度：40℃時，達95%

額定電壓：300V

介質耐壓：常溫1500V,濕熱250V

絕緣電阻：常溫≥500MΩ，高溫≥100MΩ，濕熱≥50MΩ



接觸電阻及額定電流：

接觸件直徑	接觸電阻(Ω)	額定電流(A)
Φ0.76	≤0.015	2

塑料：PA66(白)

接點間距：2.54mm

振動：振頻為10Hz-2000Hz，加速度85m/s2

沖擊：加速度200m/s2

加速度：加速度85m/s2

鹽霧：48h

機械壽命：500次

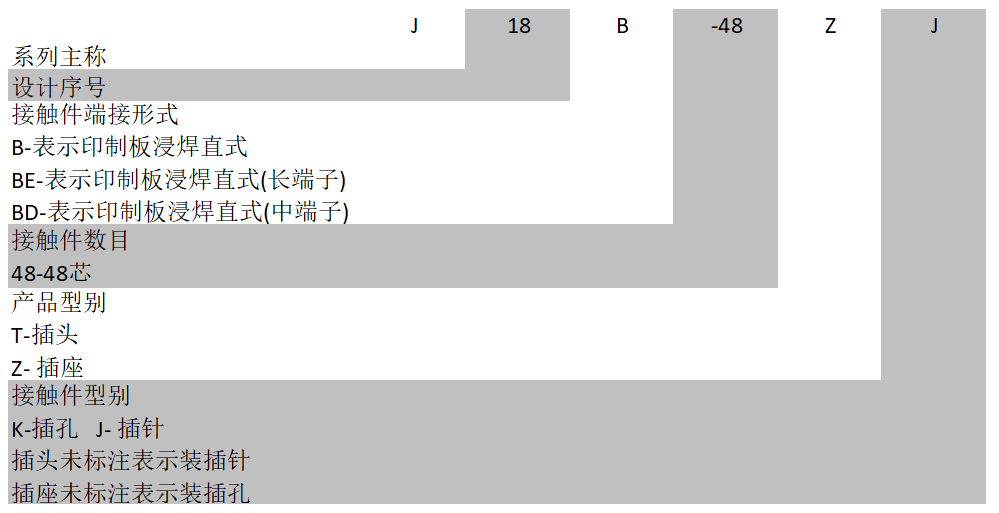

連接器型號命名：





外形尺寸：

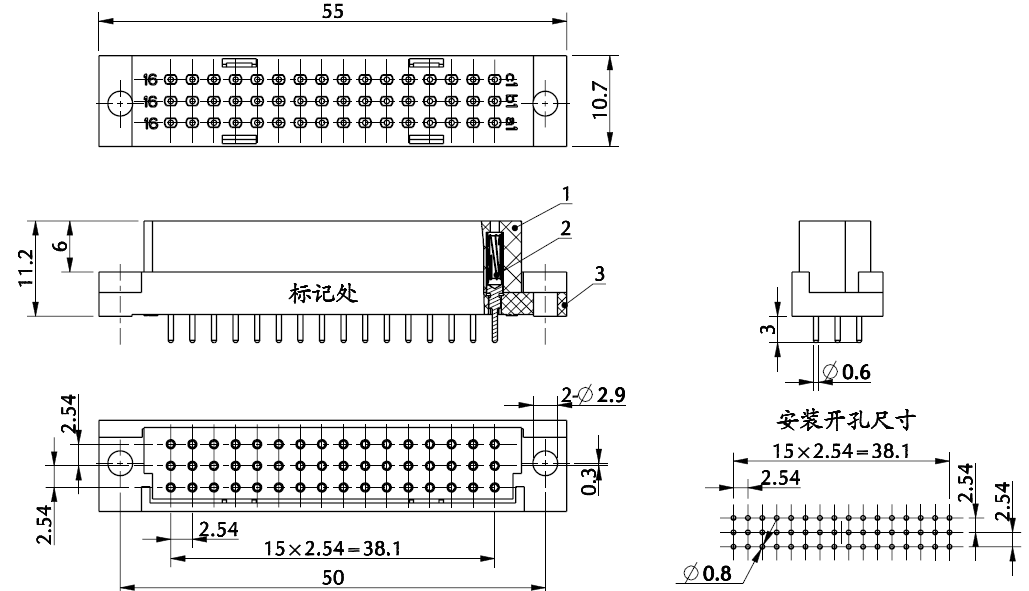

J18B-48T插頭

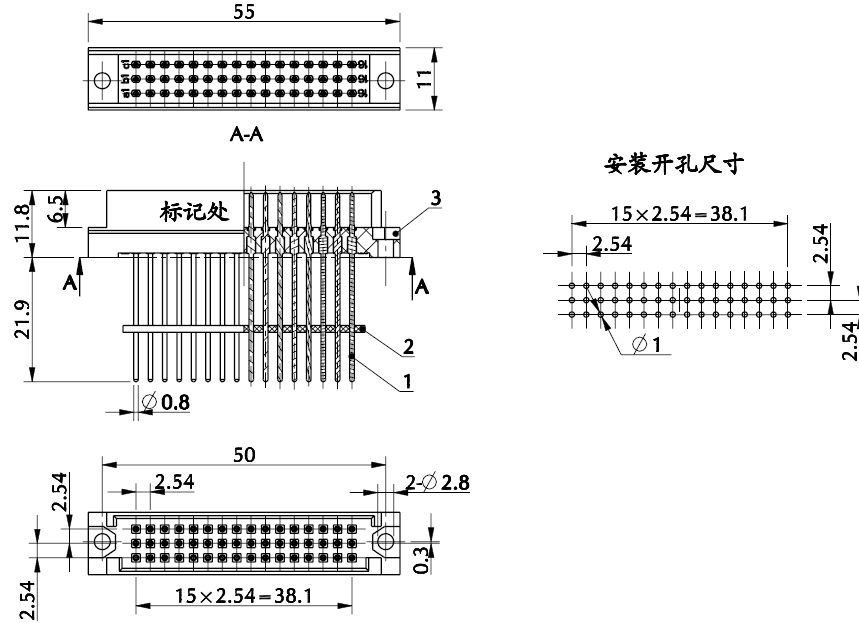

J18BE-48T插頭

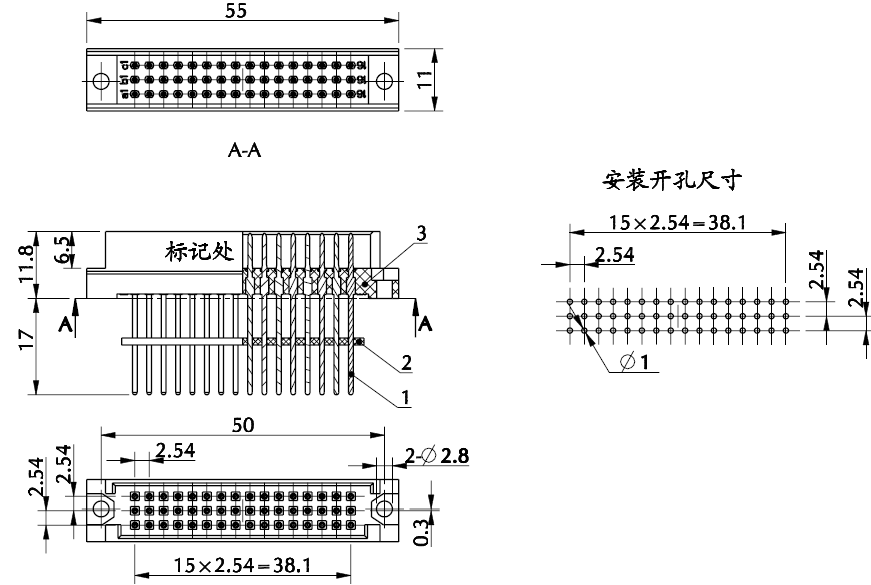

J18BD-48T插頭

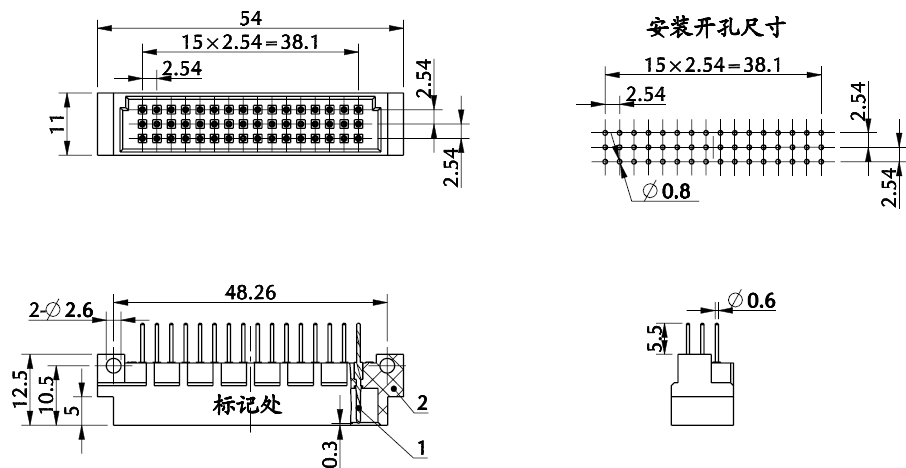

J18B-48Z插座
