產品詳情
CY1系列矩形電連接器是根據GJB1438A(MIL-C-55302)標準研制生產,可靠性好,互換性能強,雙曲面線簧插孔,2.54mm標準網格間距。印制板浸焊,焊接等端接形式。帶鎖緊功能的螺紋導銷,導套。鉚接,螺紋緊固等多種固定形式。該系列矩形連接器廣泛應用于機箱內部印制板與印制板之間,以及印制板與線纜之間信號的傳輸,適用于航天、航空、電子、兵器、船舶等行業的機箱,機柜內部。
工作溫度:-55℃~+125℃
相對濕度:40℃時,達95%
額定電壓:250V
介質耐壓:常溫1500V,濕熱750V
絕緣電阻:常溫≥500MΩ,濕熱≥20MΩ
接觸電阻及額定電流:
接觸件直徑 (mm) |
接觸電阻 (Ω) |
額定電流 (A) |
Φ0.76 |
≤0.01 |
2 |
塑料:PBT(灰白色)
接點間距:2.54mm
振動:振頻為10Hz-2000Hz,加速度147m/s2
沖擊:加速度200m/s2
鹽霧:48h
機械壽命:500次

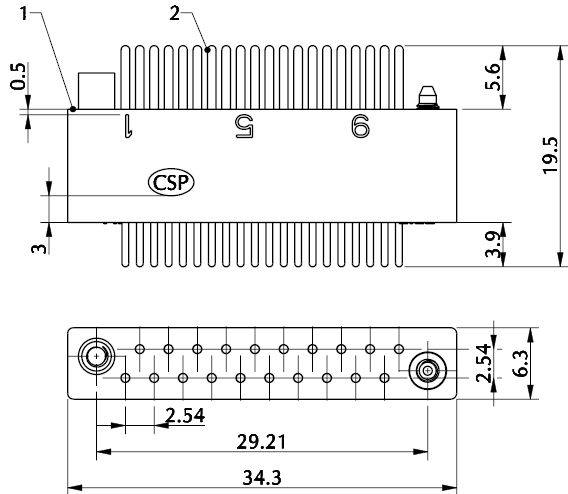

CY1T20BJ-02插頭

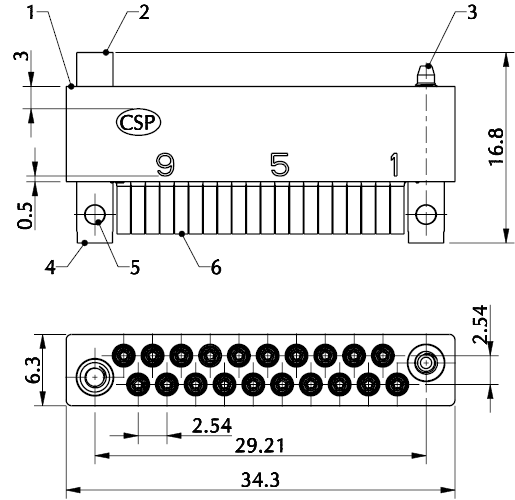

CY1Z20HJ-02插座
