產品詳情
DFS系列圓形電連接器是大發公司自行研制的圓形電連接器,其連接方式有卡扣式和螺紋式。其中卡扣式符合GJB101A-1997,耐環境快速分離小圓形電連接器總規范,其連接方式采用卡口連接,接觸件端接形式為焊接,產品具有快速連接和分離,體積小,密度高,耐環境好、可靠性高等特點。螺紋式符合GJB600-1988,螺紋連接圓形電連接器總規范。其連接方式采用螺紋連接,接觸件端接形式為焊接,產品可靠性好,互換性強。廣泛用于工業行業,能夠滿足不同客戶的需求。
使用條件及主要性能:
工作溫度:-55 — +125 ℃
工作氣壓:101.33KPa — 4.39KPa
相對濕度:90% — 95%(40±2℃)
振 動:10 — 2000Hz,加速度196m/s²
安裝板絕緣體:熱塑性塑料;
耐鹽霧:48h;
防水等級:IP65級;
殼體材料:鋁合金;
表面處理:鋁合金表面噴砂鍍鉻;
接觸件:銅合金(鍍金);
機械壽命:500次;

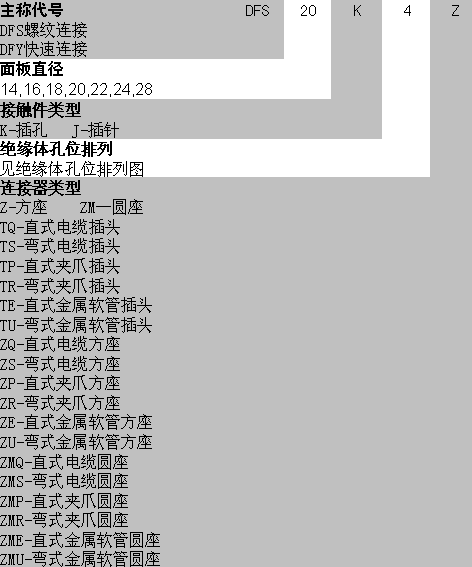

產品標記示例:
插頭標記示例

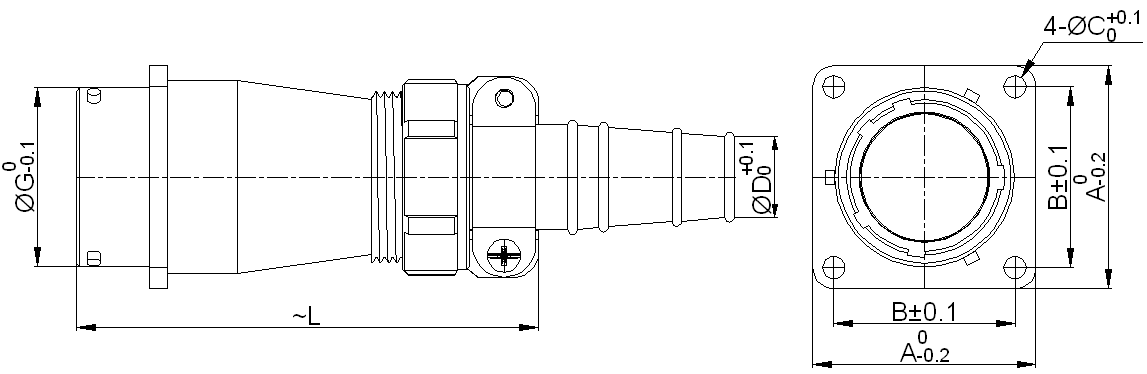

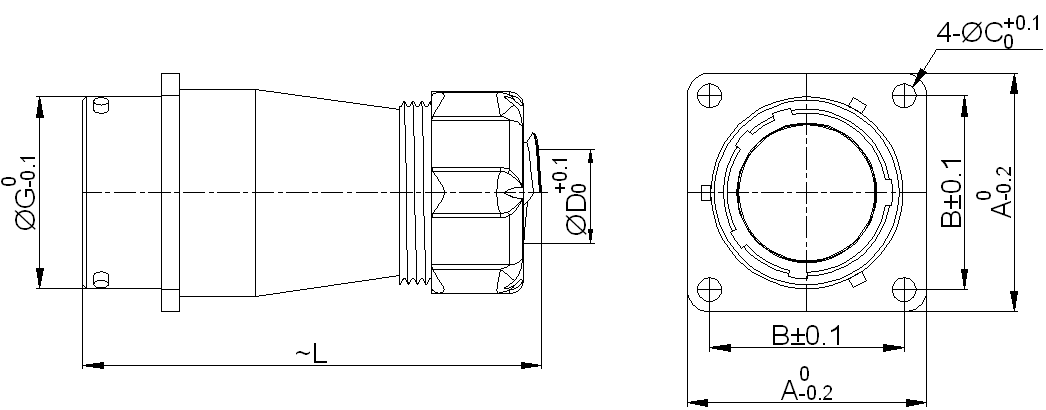

外形尺寸示意:

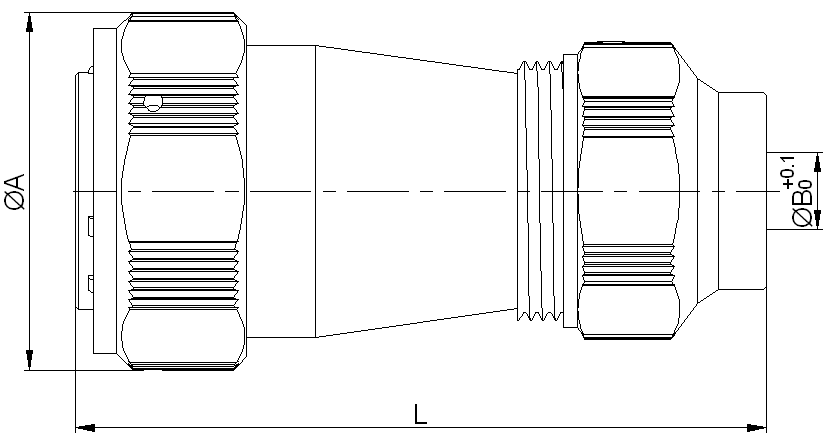

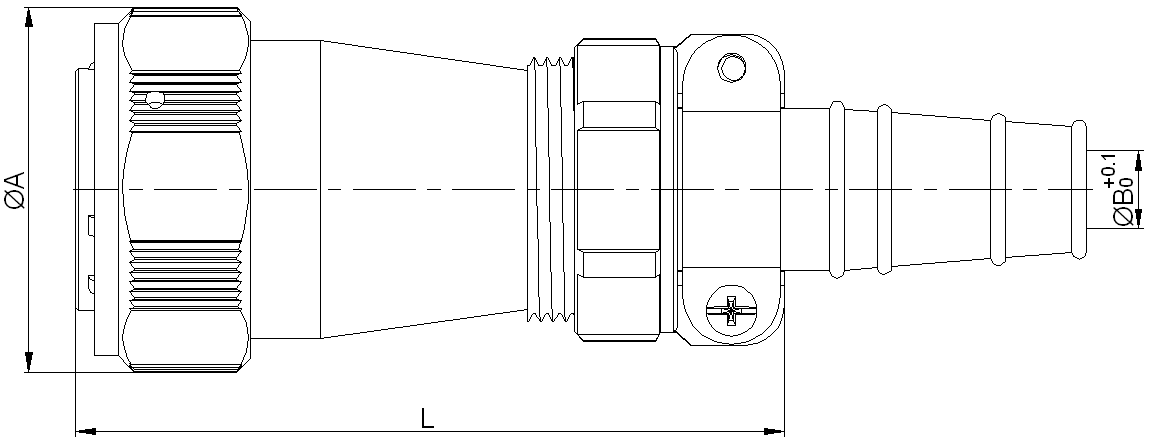

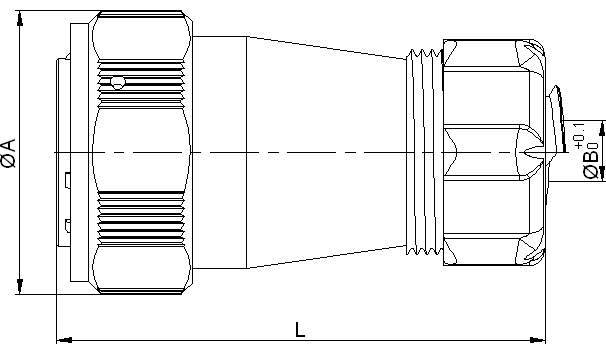

TQ:直式電纜插頭
類型 Type |
外形及出線口尺寸 |
||
|
A |
B |
L |
DF14 |
22.4 |
5.5 |
52 |
DF16 |
24 |
7.3 |
58 |
DF18 |
28 |
7.3 |
58 |
DF20 |
28.2 |
9 |
63 |
DF22 |
30.2 |
9 |
68 |
DF24 |
34 |
9 |
68 |
DF28 |
37.4 |
10.5 |
72 |

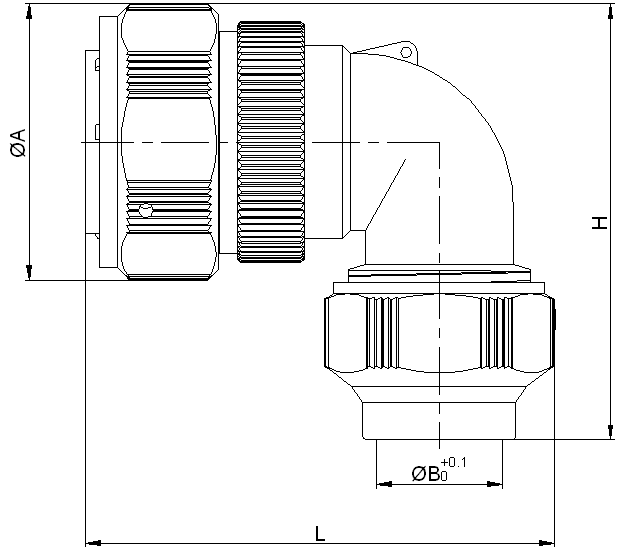

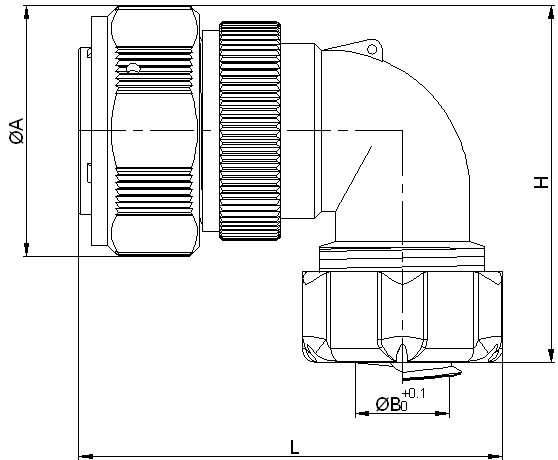

TS:彎式電纜插頭
類型 Type |
外形及出線口尺寸 |
|||
|
A |
B |
L |
H |
DF16 |
24 |
7.3 |
47 |
47 |
DF20 |
28.2 |
9 |
52 |
52 |
DF24 |
34 |
9 |
57 |
57 |
DF28 |
37.4 |
10.5 |
63 |
63 |
TP:直式夾爪插頭
類型 Type |
外形及出線口尺寸 |
||
|
A |
B |
L |
DF16 |
24 |
9 |
55 |
DF20 |
28.2 |
11 |
60 |
DF24 |
34 |
11 |
65 |
DF28 |
37.4 |
12.5 |
70 |
TR:彎式夾爪插頭
類型 Type |
外形及出線口尺寸 |
|||
|
A |
B |
L |
H |
DF16 |
24 |
9 |
47 |
45 |
DF20 |
28.2 |
11 |
52 |
50 |
DF24 |
34 |
11 |
57 |
55 |
DF28 |
37.4 |
12.5 |
63 |
60 |

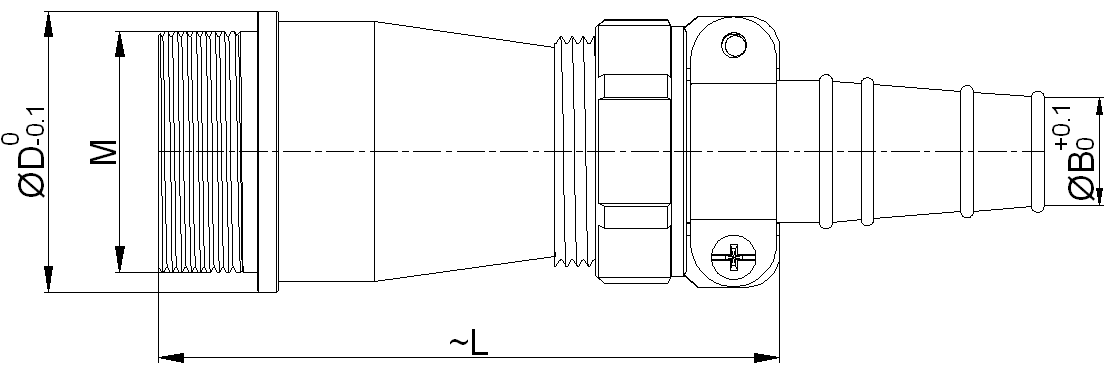

TE:直式金屬軟管插頭
類型 Type |
外形及出線口尺寸 |
||
|
A |
B |
L |
DF16 |
24 |
10.5 |
45 |
DF20 |
28.2 |
12 |
50 |
DF24 |
34 |
12 |
55 |
DF28 |
37.4 |
14 |
60 |

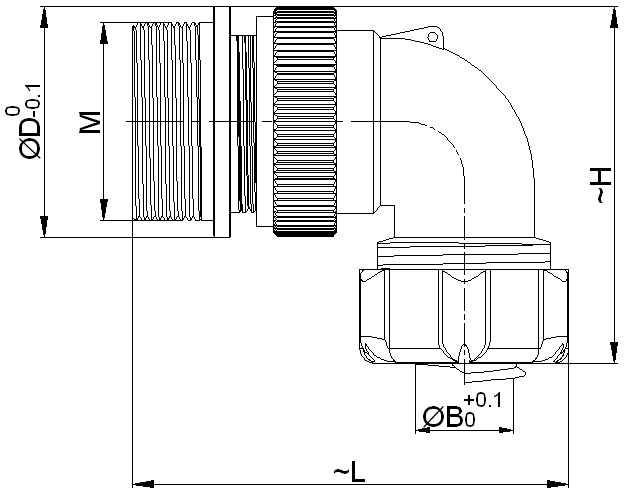

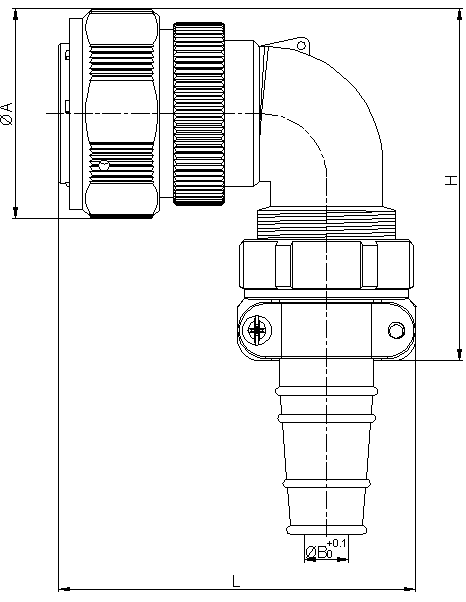

TU:彎式金屬軟管插頭
類型 Type |
外形及出線口尺寸 |
|||
|
A |
B |
L |
H |
DF16 |
24 |
10.5 |
47 |
40 |
DF20 |
28.2 |
12 |
52 |
44 |
DF24 |
34 |
12 |
57 |
48 |
DF28 |
37.4 |
14 |
63 |
53 |

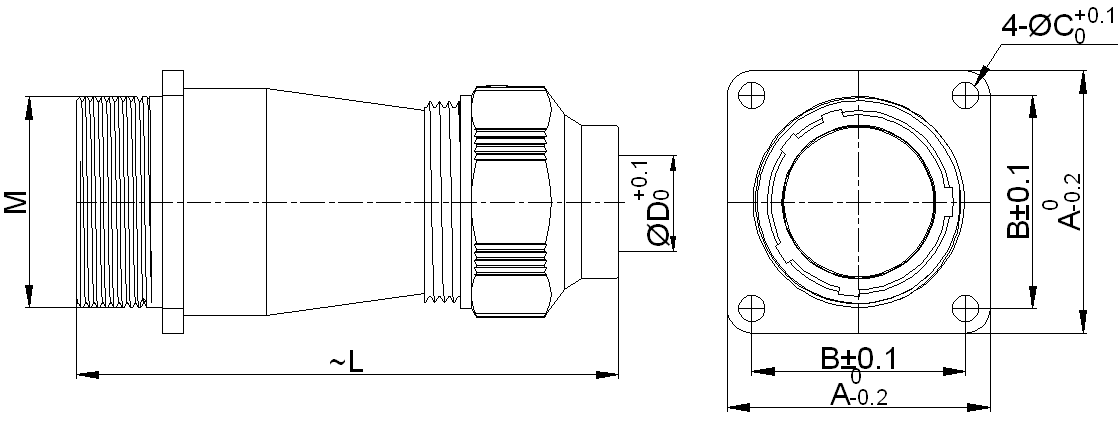

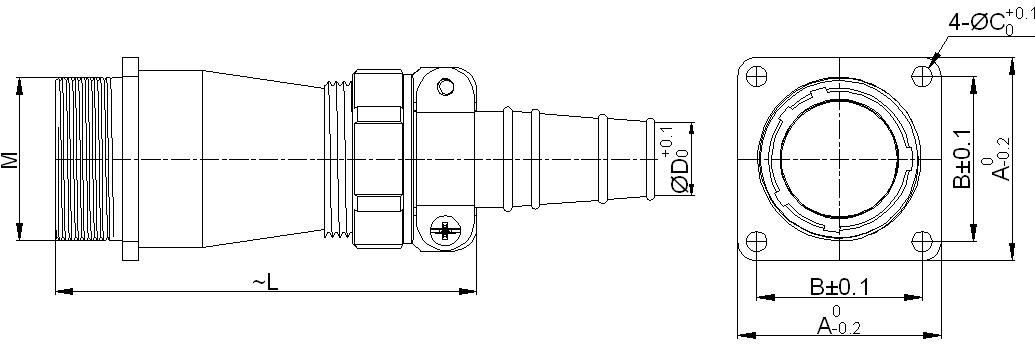

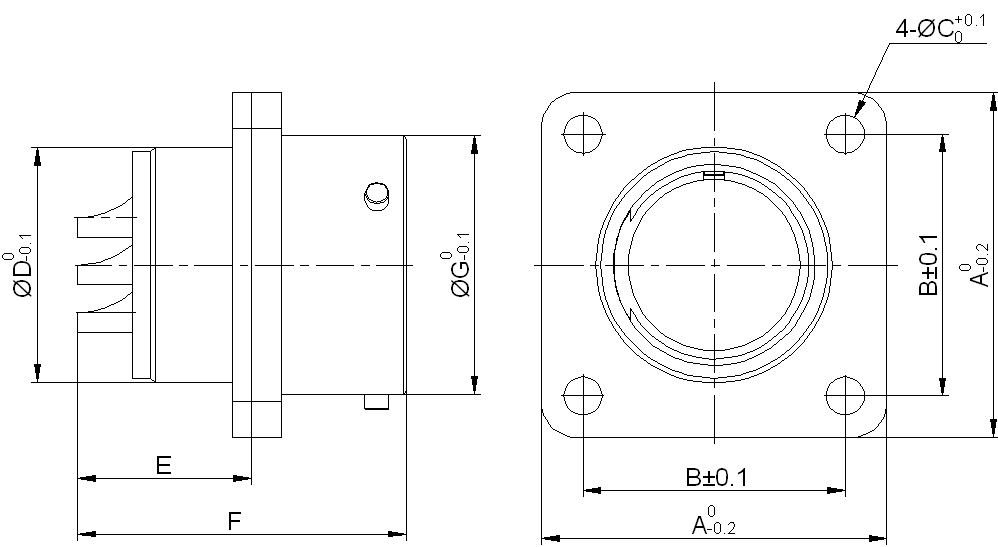

Z:快速連接插座
類型 type |
外形及安裝尺寸 |
|||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
DFY14 |
24 |
17 |
3.2 |
13.9 |
14 |
26.5 |
16 |
14.5 |
DFY16 |
26 |
20 |
3.2 |
15.9 |
14.5 |
27.5 |
18 |
16.5 |
DFY18 |
27 |
20 |
3.5 |
17.9 |
14.5 |
27.5 |
21 |
18.5 |
DFY20 |
29 |
22 |
3.2 |
19.8 |
14.5 |
27.5 |
21.7 |
20.5 |
DFY22 |
30 |
23 |
3.2 |
21.8 |
11.5 |
24.5 |
23.8 |
22.5 |
DFY24 |
32 |
26 |
3.2 |
23.8 |
14.5 |
27.5 |
25.7 |
24.5 |
DFY28 |
36 |
30 |
3.2 |
27.5 |
14.5 |
27.5 |
29.5 |
28.5 |

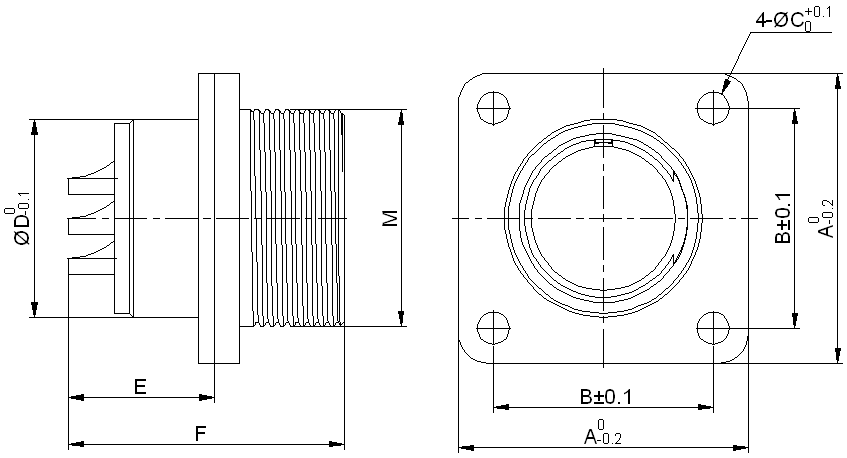

Z:螺紋連接插座
類型 type |
外形及安裝尺寸 |
|||||||
|
A |
B |
C |
D |
E |
F |
M |
H |
DFS14 |
24 |
17 |
3.2 |
13.9 |
14 |
26.5 |
M16×1.0 |
14.5 |
DFS16 |
26 |
20 |
3.2 |
15.9 |
14.5 |
27.5 |
M18×1.0 |
16.5 |
DFS18 |
27 |
20 |
3.5 |
17.9 |
14.5 |
27.5 |
M21×1.0 |
18.5 |
DFS20 |
29 |
22 |
3.2 |
19.8 |
14.5 |
27.5 |
M22×1.0 |
20.5 |
DFS22 |
30 |
23 |
3.2 |
21.8 |
11.5 |
24.5 |
M24×1.0 |
22.5 |
DFS24 |
32 |
26 |
3.2 |
23.8 |
14.5 |
27.5 |
M26×1.0 |
24.5 |
DFS28 |
36 |
30 |
3.2 |
27.5 |
14.5 |
27.5 |
M30×1.0 |
28.5 |

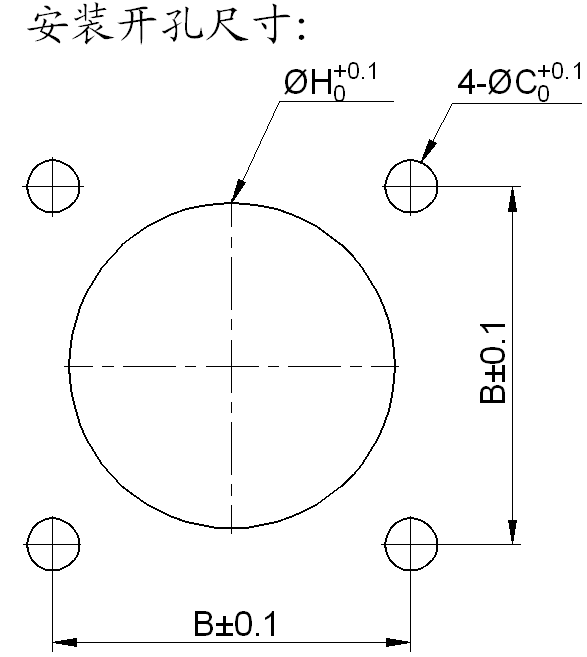

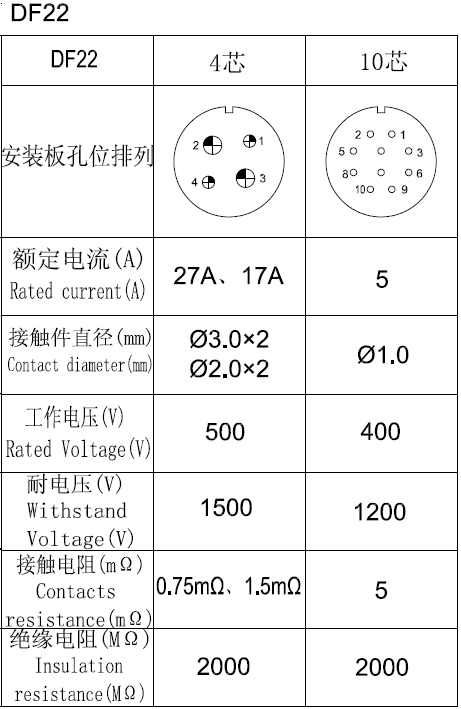

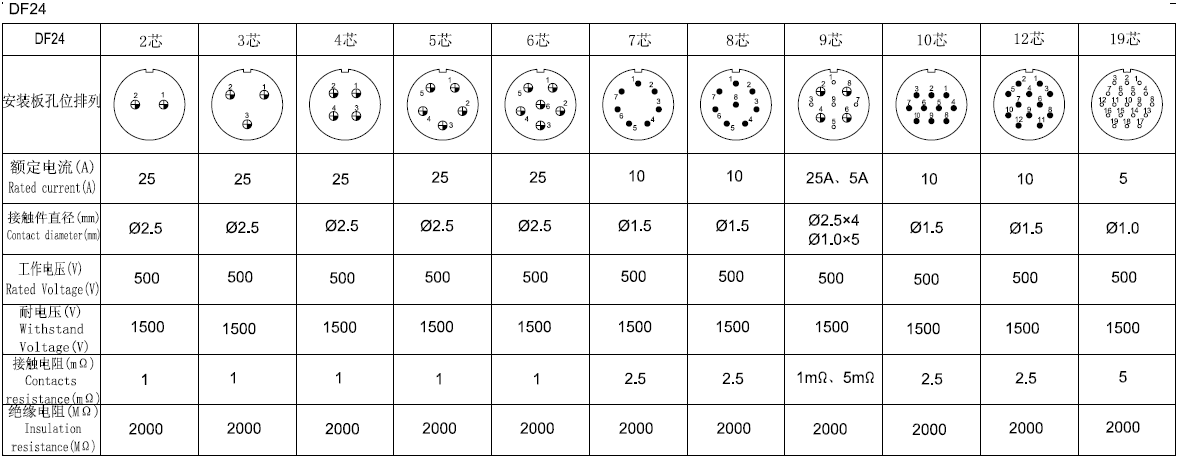

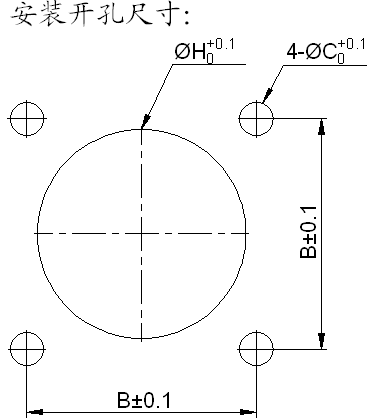

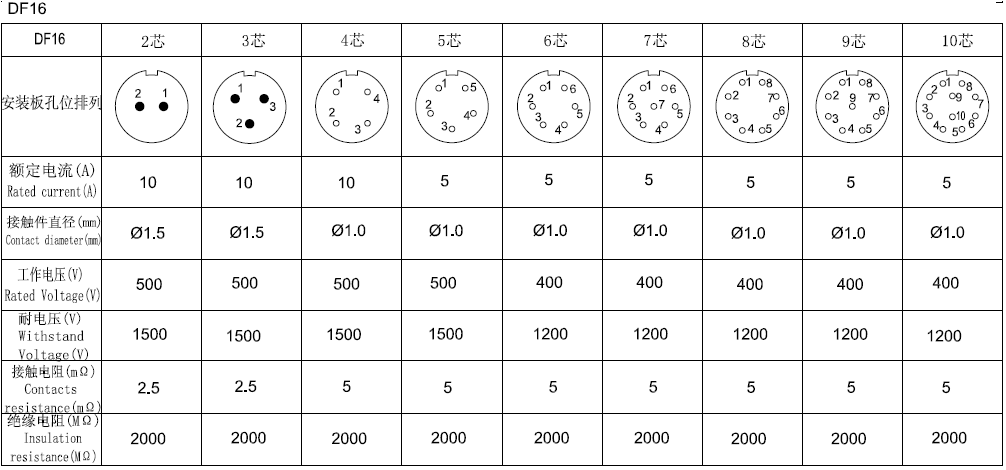

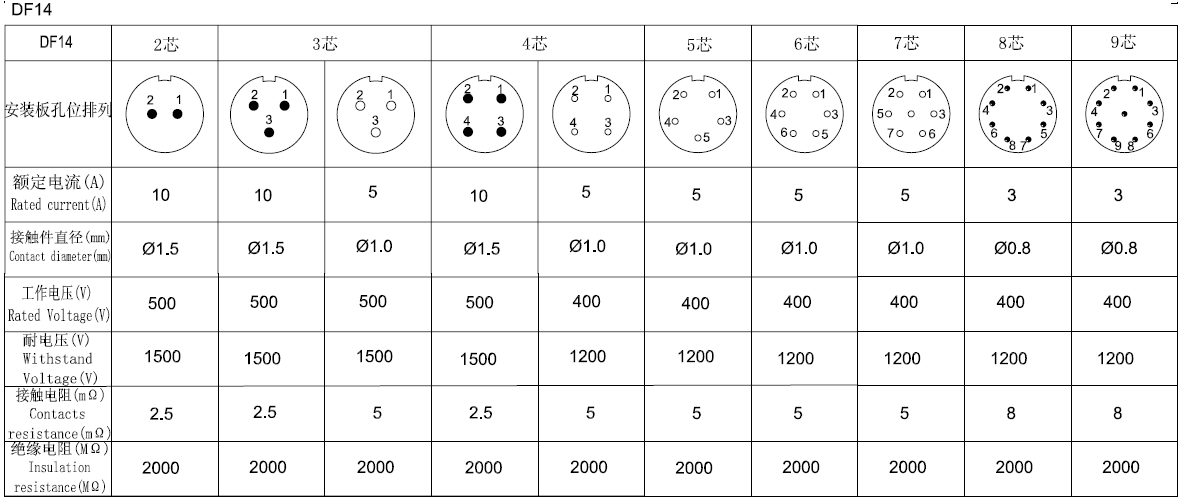

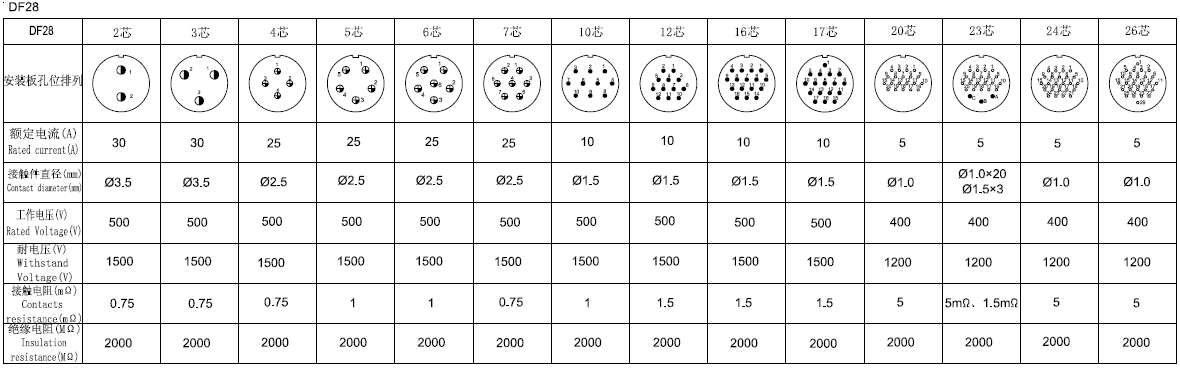

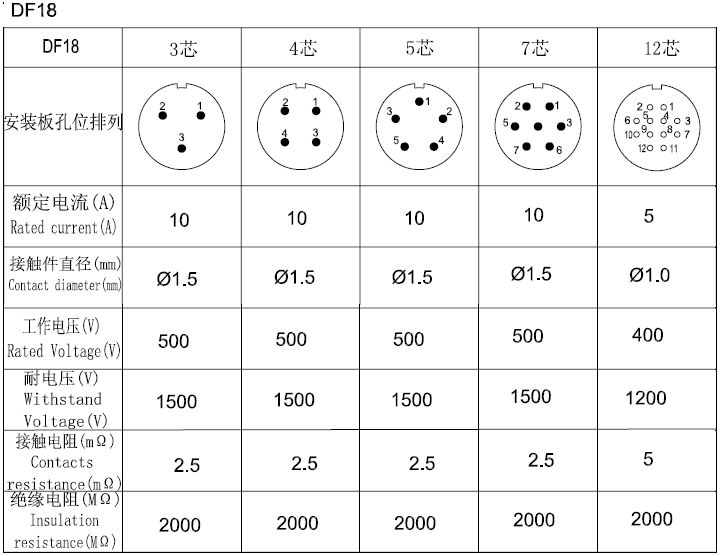

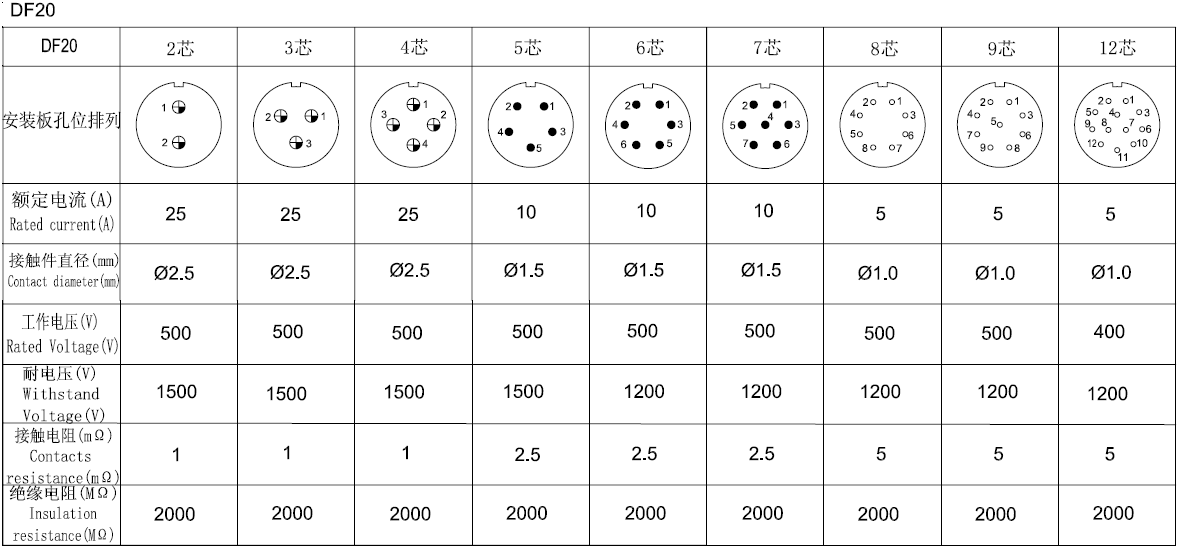

四、絕緣安裝板孔位排列

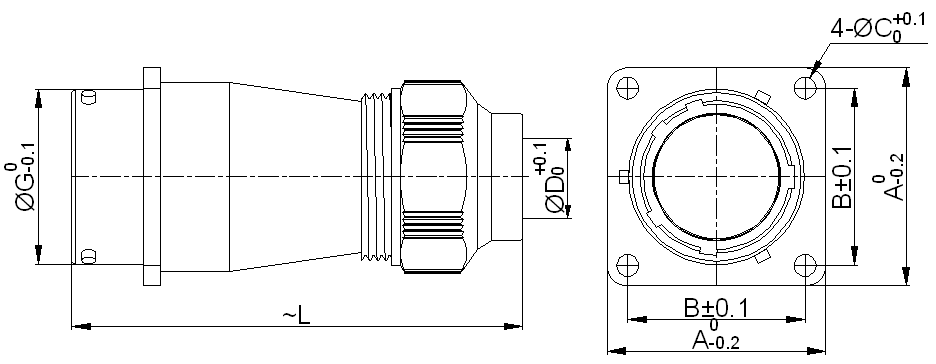

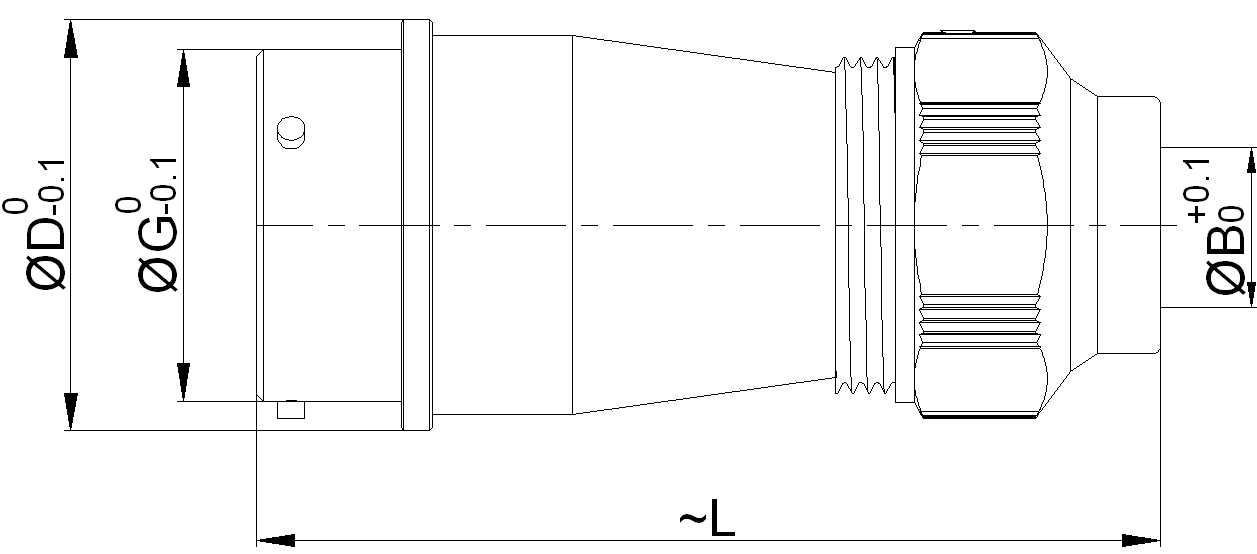

ZMQ:快速連接直式電纜圓座
類型 type |
外形及安裝尺寸 Dimensions |
|||
|
B |
D |
G |
L |
DF14 |
5.5 |
20 |
16 |
50 |
DF16 |
7.3 |
22 |
18 |
50 |
DF18 |
7.3 |
24 |
21 |
54 |
DF20 |
9 |
26 |
21.7 |
54 |
DF22 |
9 |
28 |
23.8 |
59 |
DF24 |
9 |
30 |
25.7 |
59 |
DF28 |
10.5 |
34 |
29.5 |
65 |

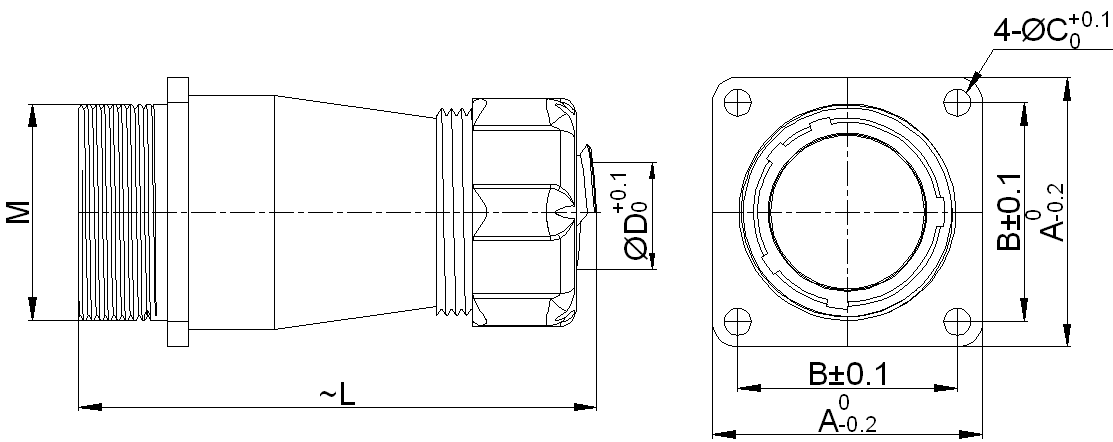

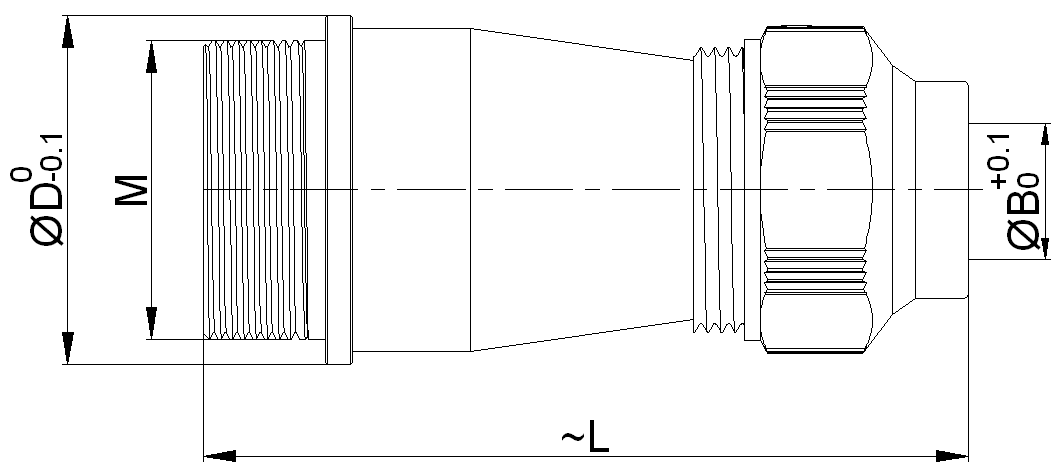

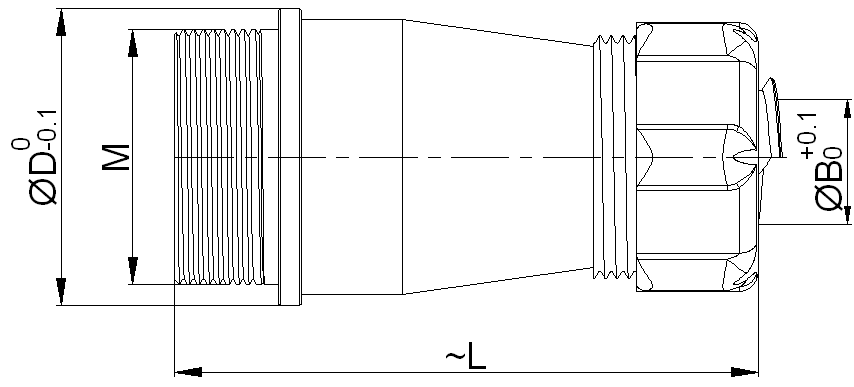

ZMQ:螺紋連接直式電纜圓座
類型 type |
外形及安裝尺寸 Dimensions |
|||
|
B |
D |
M |
L |
DF14 |
5.5 |
20 |
M16×1.0 |
50 |
DF16 |
7.3 |
22 |
M18×1.0 |
50 |
DF18 |
7.3 |
24 |
M21×1.0 |
54 |
DF20 |
9 |
26 |
M22×1.0 |
54 |
DF22 |
9 |
28 |
M24×1.0 |
59 |
DF24 |
9 |
30 |
M26×1.0 |
59 |
DF28 |
10.5 |
34 |
M30×1.0 |
65 |

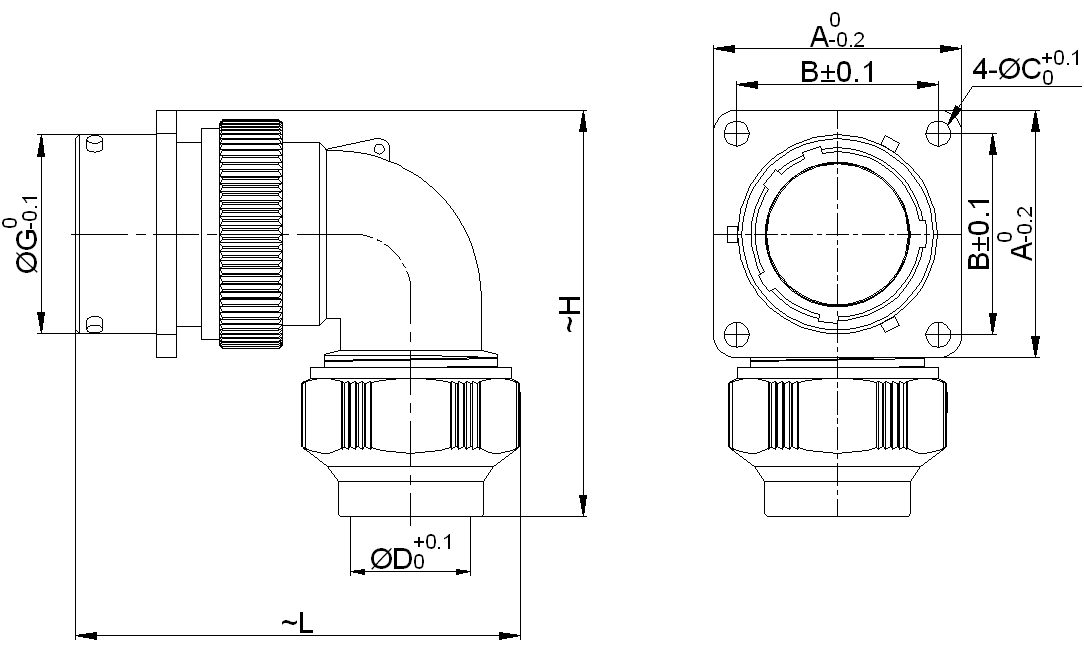

ZMS:快速連接彎式電纜圓座
類型 type |
外形及安裝尺寸 Dimensions |
||||
|
B |
D |
G |
H |
L |
DF16 |
7.3 |
22 |
18 |
47 |
52 |
DF20 |
9 |
26 |
21.7 |
52 |
57 |
DF24 |
9 |
30 |
25.7 |
57 |
59 |
DF28 |
10.5 |
34 |
29.5 |
63 |
61 |

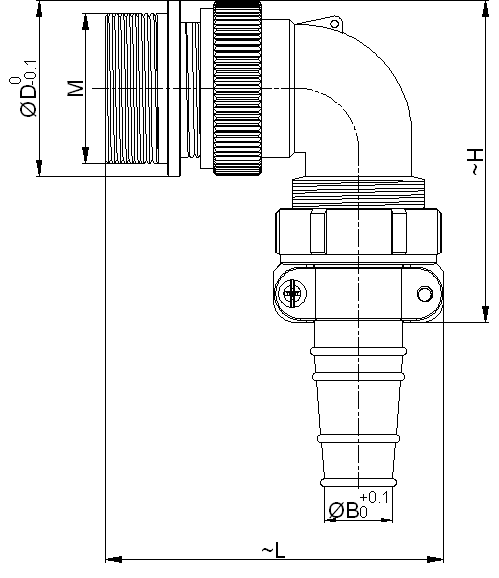

ZMS:螺紋連接彎式電纜圓座
類型 type |
外形及安裝尺寸 Dimensions |
||||
|
B |
D |
M |
H |
L |
DF16 |
7.3 |
22 |
M18×1.0 |
47 |
52 |
DF20 |
9 |
26 |
M22×1.0 |
52 |
57 |
DF24 |
9 |
30 |
M26×1.0 |
57 |
59 |
DF28 |
10.5 |
34 |
M30×1.0 |
63 |
61 |

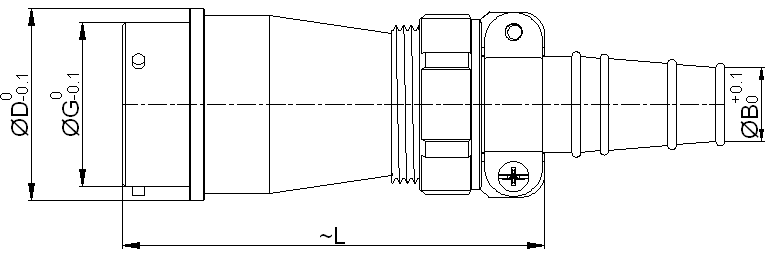

ZMP:快速連接直式夾爪圓座
類型 type |
外形及安裝尺寸 Dimensions |
|||
|
B |
D |
G |
L |
DF16 |
7.3 |
22 |
18 |
49 |
DF20 |
9 |
26 |
21.7 |
54 |
DF24 |
9 |
30 |
25.7 |
59 |
DF28 |
10.5 |
34 |
29.5 |
64 |
ZMP:螺紋連接直式夾爪圓座
類型 type |
外形及安裝尺寸 Dimensions |
|||
|
B |
D |
M |
L |
DF16 |
7.3 |
22 |
M18×1.0 |
49 |
DF20 |
9 |
26 |
M22×1.0 |
54 |
DF24 |
9 |
30 |
M26×1.0 |
59 |
DF28 |
10.5 |
34 |
M30×1.0 |
64 |

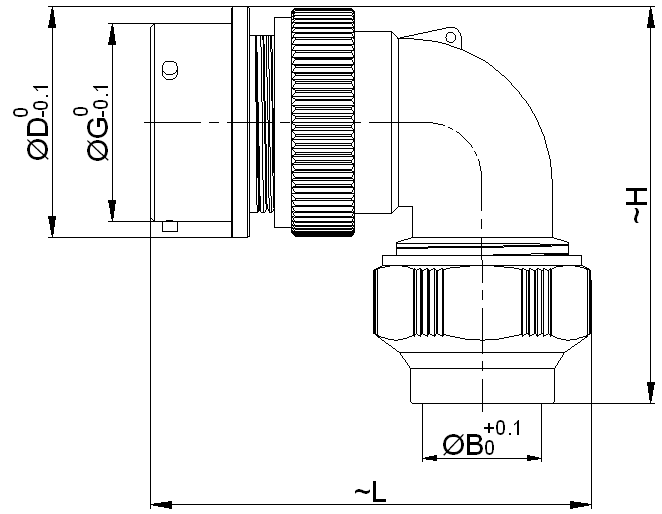

ZMR:快速連接彎式夾爪圓座
類型 type |
外形及安裝尺寸 Dimensions |
||||
|
B |
D |
G |
H |
L |
DF16 |
7.3 |
22 |
18 |
47 |
52 |
DF20 |
9 |
26 |
21.7 |
52 |
57 |
DF24 |
9 |
30 |
25.7 |
57 |
59 |
DF28 |
10.5 |
34 |
29.5 |
63 |
61 |
ZMR:螺紋連接彎式夾爪圓座
類型 type |
外形及安裝尺寸 Dimensions |
||||
|
B |
D |
M |
H |
L |
DF16 |
7.3 |
22 |
M18×1.0 |
47 |
52 |
DF20 |
9 |
26 |
M22×1.0 |
52 |
57 |
DF24 |
9 |
30 |
M26×1.0 |
57 |
59 |
DF28 |
10.5 |
34 |
M30×1.0 |
63 |
61 |

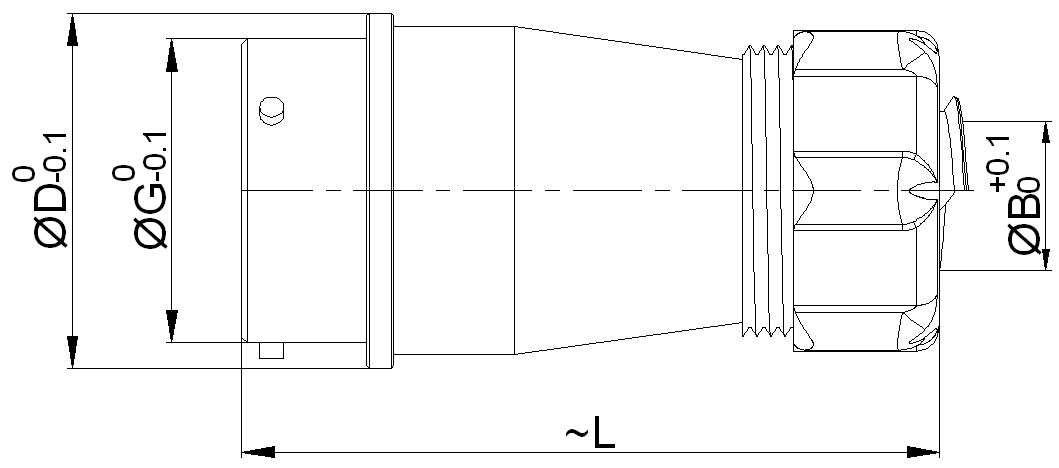

ZME:快速連接直式金屬軟管圓座
類型 type |
外形及安裝尺寸 Dimensions |
|||
|
B |
D |
G |
L |
DF16 |
7.3 |
22 |
18 |
49 |
DF20 |
9 |
26 |
21.7 |
54 |
DF24 |
9 |
30 |
25.7 |
59 |
DF28 |
10.5 |
34 |
29.5 |
64 |
ZME:螺紋連接直式金屬軟管圓座
類型 type |
外形及安裝尺寸 Dimensions |
|||
|
B |
D |
M |
L |
DF16 |
7.3 |
22 |
M18×1.0 |
49 |
DF20 |
9 |
26 |
M22×1.0 |
54 |
DF24 |
9 |
30 |
M26×1.0 |
59 |
DF28 |
10.5 |
34 |
M30×1.0 |
64 |

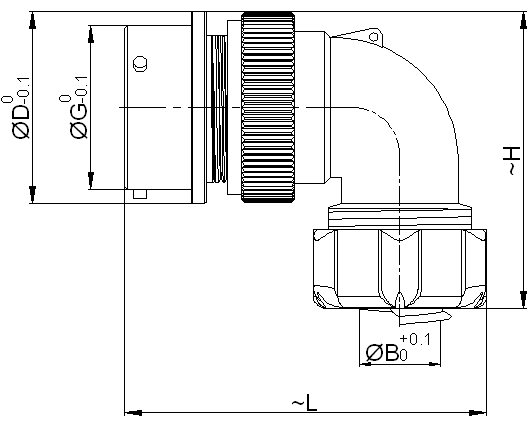

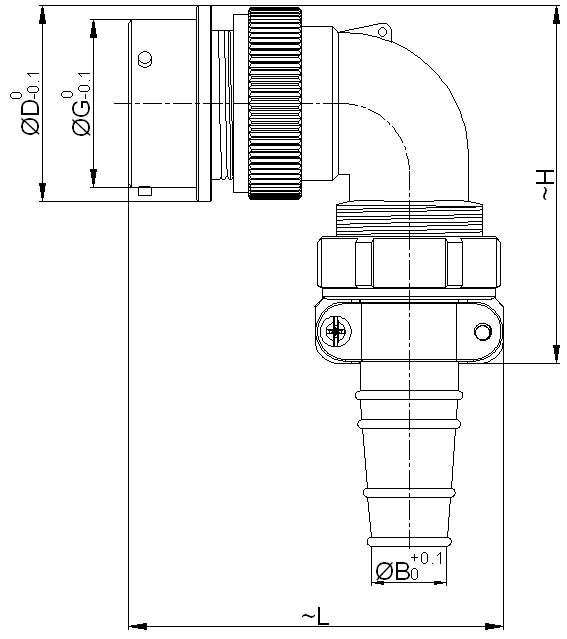

ZMU:快速連接彎式金屬軟管圓座
類型 type |
外形及安裝尺寸 Dimensions |
||||
|
B |
D |
G |
H |
L |
DF16 |
7.3 |
22 |
18 |
47 |
52 |
DF20 |
9 |
26 |
21.7 |
52 |
57 |
DF24 |
9 |
30 |
25.7 |
57 |
59 |
DF28 |
10.5 |
34 |
29.5 |
63 |
61 |
ZMU:螺紋連接彎式金屬軟管圓座
類型 type |
外形及安裝尺寸 Dimensions |
||||
|
B |
D |
M |
H |
L |
DF16 |
7.3 |
22 |
M18×1.0 |
47 |
52 |
DF20 |
9 |
26 |
M22×1.0 |
52 |
57 |
DF24 |
9 |
30 |
M26×1.0 |
57 |
59 |
DF28 |
10.5 |
34 |
M30×1.0 |
63 |
61 |
ZQ:快速連接直式電纜方座
類型 type |
外形及安裝尺寸 Dimensions |
|||||
|
A |
B |
C |
D |
G |
L |
DF14 |
24 |
17 |
3.2 |
5.5 |
16 |
50 |
DF16 |
26 |
20 |
3.2 |
7.3 |
18 |
50 |
DF18 |
27 |
20 |
3.5 |
7.3 |
21 |
54 |
DF20 |
29 |
22 |
3.2 |
9 |
21.7 |
54 |
DF22 |
30 |
23 |
3.2 |
9 |
23.8 |
59 |
DF24 |
32 |
26 |
3.2 |
9 |
25.7 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
29.5 |
65 |
ZQ:螺紋連接直式電纜方座
類型 type |
外形及安裝尺寸 Dimensions |
|||||
|
A |
B |
C |
D |
M |
L |
DF14 |
24 |
17 |
3.2 |
5.5 |
M16×1.0 |
50 |
DF16 |
26 |
20 |
3.2 |
7.3 |
M18×1.0 |
50 |
DF18 |
27 |
20 |
3.5 |
7.3 |
M21×1.0 |
54 |
DF20 |
29 |
22 |
3.2 |
9 |
M22×1.0 |
54 |
DF22 |
30 |
23 |
3.2 |
9 |
M24×1.0 |
59 |
DF24 |
32 |
26 |
3.2 |
9 |
M26×1.0 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
M30×1.0 |
65 |
ZS:快速連接彎式電纜方座
類型 type |
外形及安裝尺寸 Dimensions |
||||||
|
A |
B |
C |
D |
G |
H |
L |
DF16 |
26 |
20 |
3.2 |
7.3 |
18 |
49 |
52 |
DF20 |
29 |
22 |
3.2 |
9 |
21.7 |
54 |
57 |
DF24 |
32 |
26 |
3.2 |
9 |
25.7 |
59 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
29.5 |
65 |
61 |
ZS:螺紋連接彎式電纜方座
類型 type |
外形及安裝尺寸 Dimensions |
||||||
|
A |
B |
C |
D |
M |
H |
L |
DF16 |
26 |
20 |
3.2 |
7.3 |
M18×1.0 |
49 |
52 |
DF20 |
29 |
22 |
3.2 |
9 |
M22×1.0 |
54 |
57 |
DF24 |
32 |
26 |
3.2 |
9 |
M26×1.0 |
59 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
M30×1.0 |
65 |
61 |
ZP:快速連接直式夾爪方座
類型 type |
外形及安裝尺寸 Dimensions |
|||||
|
A |
B |
C |
D |
G |
L |
DF16 |
26 |
20 |
3.2 |
7.3 |
18 |
49 |
DF20 |
29 |
22 |
3.2 |
9 |
21.7 |
54 |
DF24 |
32 |
26 |
3.2 |
9 |
25.7 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
29.5 |
64 |
ZP:螺紋連接直式夾爪方座
類型 type |
外形及安裝尺寸 Dimensions |
|||||
|
A |
B |
C |
D |
M |
L |
DF16 |
26 |
20 |
3.2 |
7.3 |
M18×1.0 |
49 |
DF20 |
29 |
22 |
3.2 |
9 |
M22×1.0 |
54 |
DF24 |
32 |
26 |
3.2 |
9 |
M26×1.0 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
M30×1.0 |
64 |

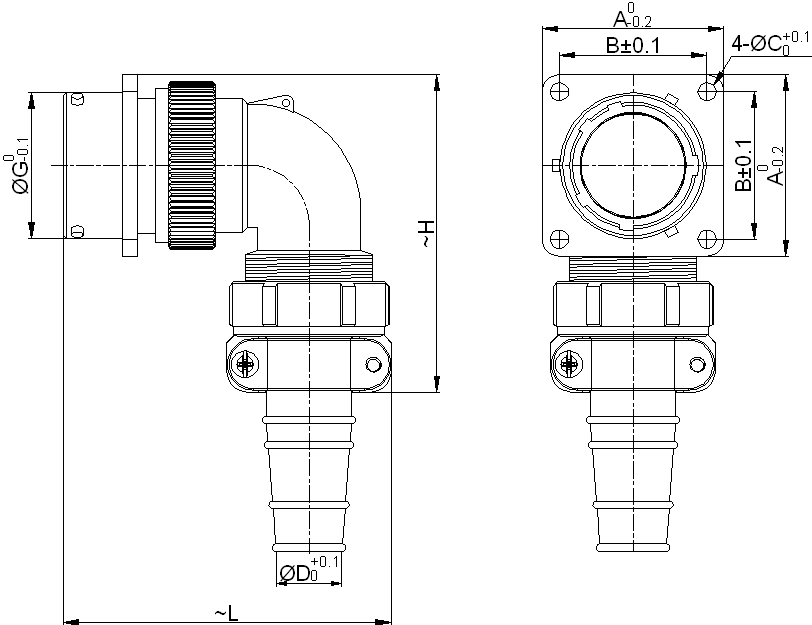

ZR:快速連接彎式夾爪方座
類型 type |
外形及安裝尺寸 Dimensions |
||||||
|
A |
B |
C |
D |
G |
H |
L |
DF16 |
26 |
20 |
3.2 |
7.3 |
18 |
49 |
52 |
DF20 |
29 |
22 |
3.2 |
9 |
21.7 |
54 |
57 |
DF24 |
32 |
26 |
3.2 |
9 |
25.7 |
59 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
29.5 |
65 |
61 |

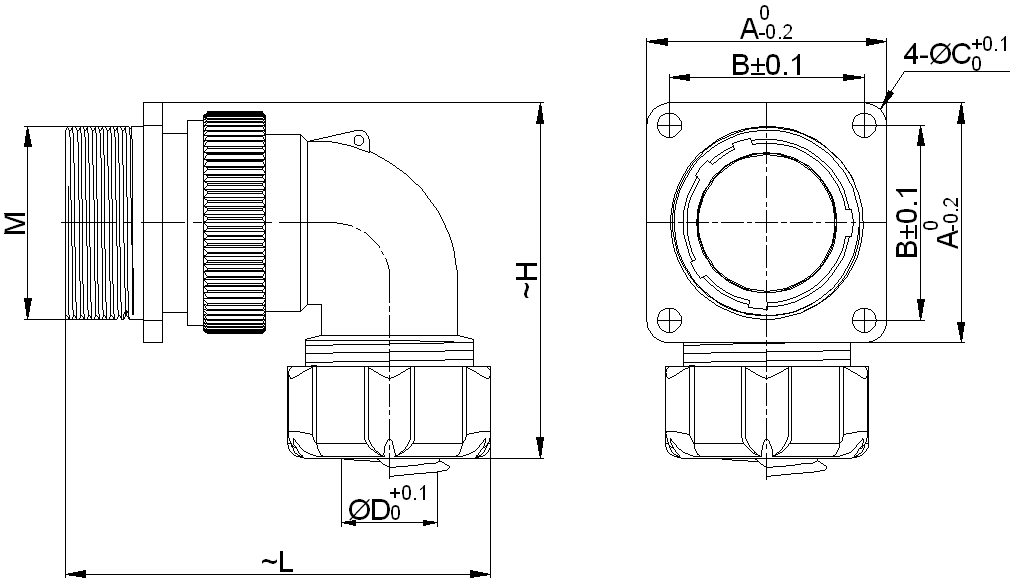

ZR:螺紋連接彎式夾爪方座
類型 type |
外形及安裝尺寸 Dimensions |
||||||
|
A |
B |
C |
D |
M |
H |
L |
DF16 |
26 |
20 |
3.2 |
7.3 |
M18×1.0 |
49 |
52 |
DF20 |
29 |
22 |
3.2 |
9 |
M22×1.0 |
54 |
57 |
DF24 |
32 |
26 |
3.2 |
9 |
M26×1.0 |
59 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
M30×1.0 |
65 |
61 |
ZE:快速連接直式金屬軟管方座
類型 type |
外形及安裝尺寸 Dimensions |
|||||
|
A |
B |
C |
D |
G |
L |
DF16 |
26 |
20 |
3.2 |
7.3 |
18 |
49 |
DF20 |
29 |
22 |
3.2 |
9 |
21.7 |
54 |
DF24 |
32 |
26 |
3.2 |
9 |
25.7 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
29.5 |
64 |
ZE:螺紋連接直式金屬軟管方座
類型 type |
外形及安裝尺寸 Dimensions |
|||||
|
A |
B |
C |
D |
M |
L |
DF16 |
26 |
20 |
3.2 |
7.3 |
M18×1.0 |
49 |
DF20 |
29 |
22 |
3.2 |
9 |
M22×1.0 |
54 |
DF24 |
32 |
26 |
3.2 |
9 |
M26×1.0 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
M30×1.0 |
64 |

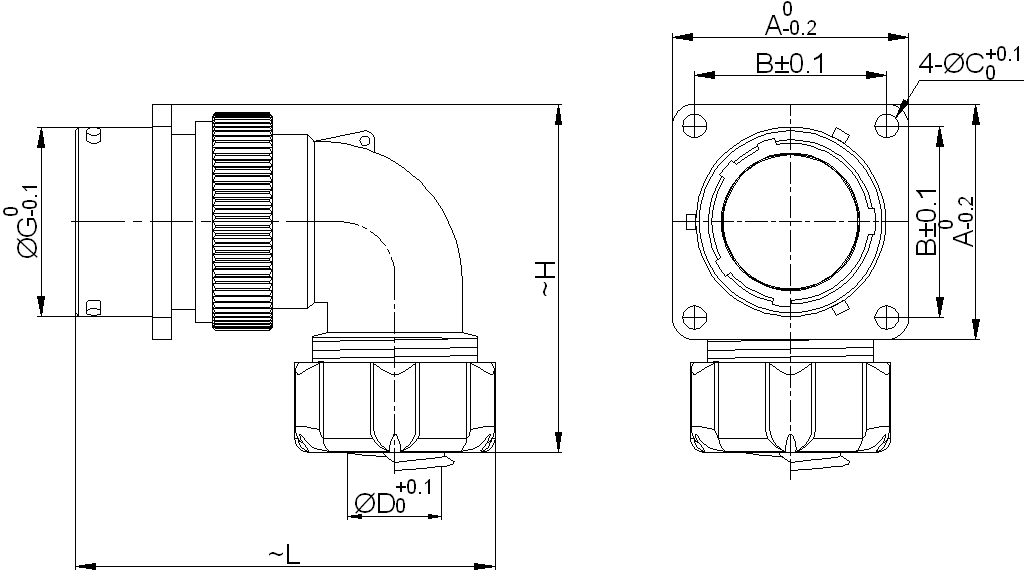

ZU:快速連接彎式金屬軟管方座
類型 type |
外形及安裝尺寸 Dimensions |
||||||
|
A |
B |
C |
D |
G |
H |
L |
DF16 |
26 |
20 |
3.2 |
7.3 |
18 |
49 |
52 |
DF20 |
29 |
22 |
3.2 |
9 |
21.7 |
54 |
57 |
DF24 |
32 |
26 |
3.2 |
9 |
25.7 |
59 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
29.5 |
65 |
61 |

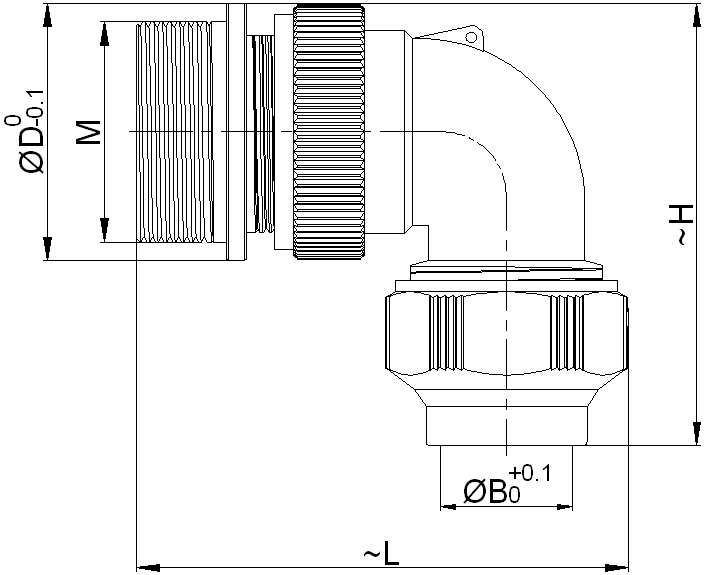

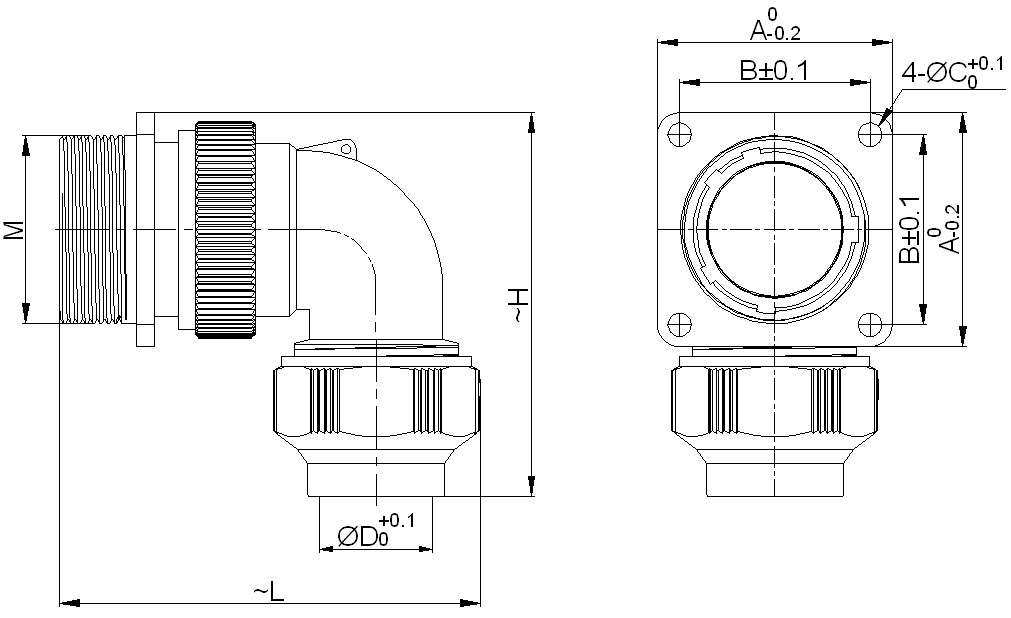

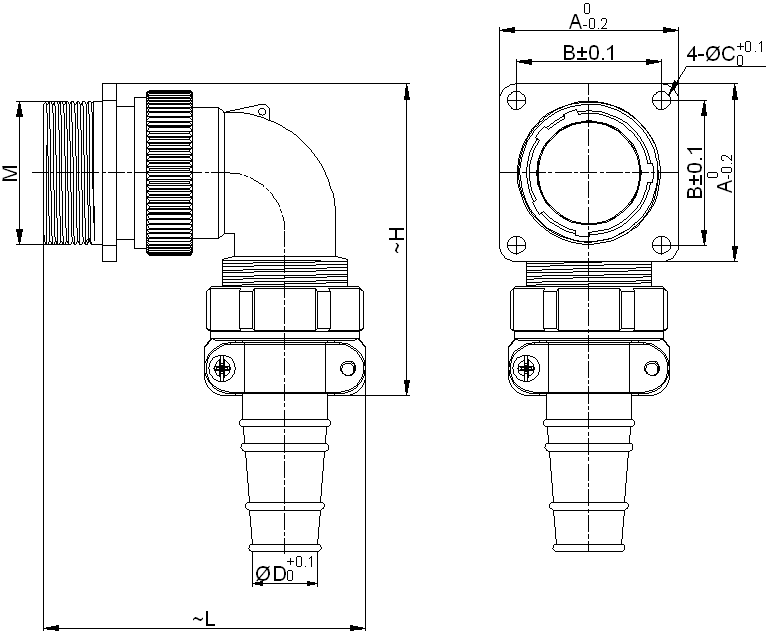

ZU:螺紋連接彎式金屬軟管方座
類型 type |
外形及安裝尺寸 Dimensions |
||||||
|
A |
B |
C |
D |
M |
H |
L |
DF16 |
26 |
20 |
3.2 |
7.3 |
M18×1.0 |
49 |
52 |
DF20 |
29 |
22 |
3.2 |
9 |
M22×1.0 |
54 |
57 |
DF24 |
32 |
26 |
3.2 |
9 |
M26×1.0 |
59 |
59 |
DF28 |
36 |
30 |
3.2 |
10.5 |
M30×1.0 |
65 |
61 |
