CRM系列矩形電連接器是根據GJB1438A(MIL-C-55302)標準研制生產，可靠性好，互換性能強，耐波峰焊，1.905mm接點間距。該系列矩形連接器廣泛應用于機箱內部印制板與印制板之間，以及印制板與線纜之間信號的傳輸，適用于航天、航空、電子、兵器、船舶等行業的機箱，機柜內部。



使用條件及主要性能:

工作溫度：-55℃～+125℃

額定電流：3A

接觸電阻：≤0.025Ω

接觸件直徑：Φ0.635mm

介質電壓：標準大氣壓750V,低氣壓狀態250V

絕緣電阻：常溫≥5000MΩ，濕熱≥20MΩ

塑料：PPS(聚苯硫醚)

接點間距：1.905mm

振動：振頻為10Hz-2000Hz，加速度147m/s2

沖擊：加速度980m/s2

鹽霧：48h

機械壽命：1000次

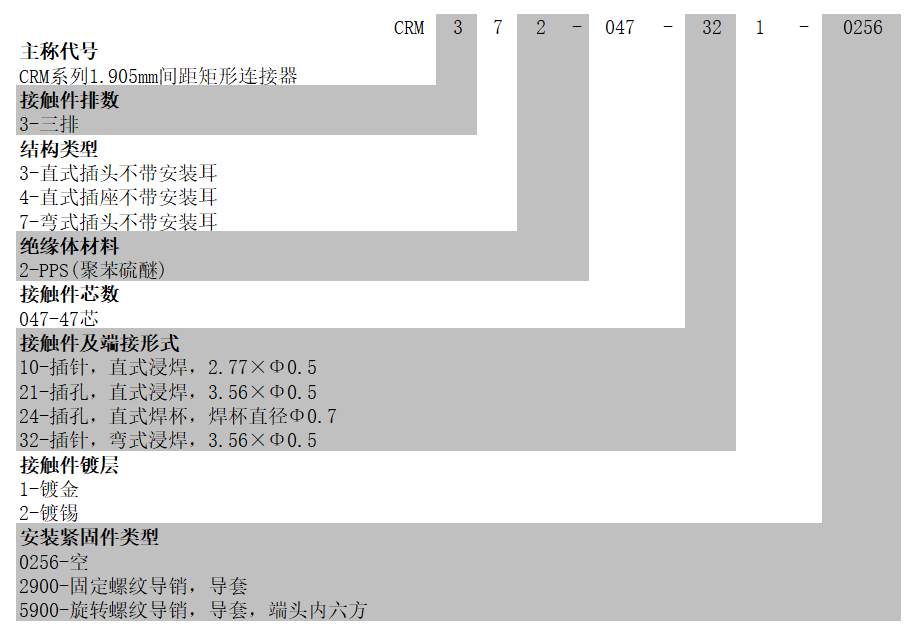

連接器型號命名：



三、 外形尺寸：

四、 1.直式不帶安裝耳連接器：CRM332-047-101-2900插頭

五、

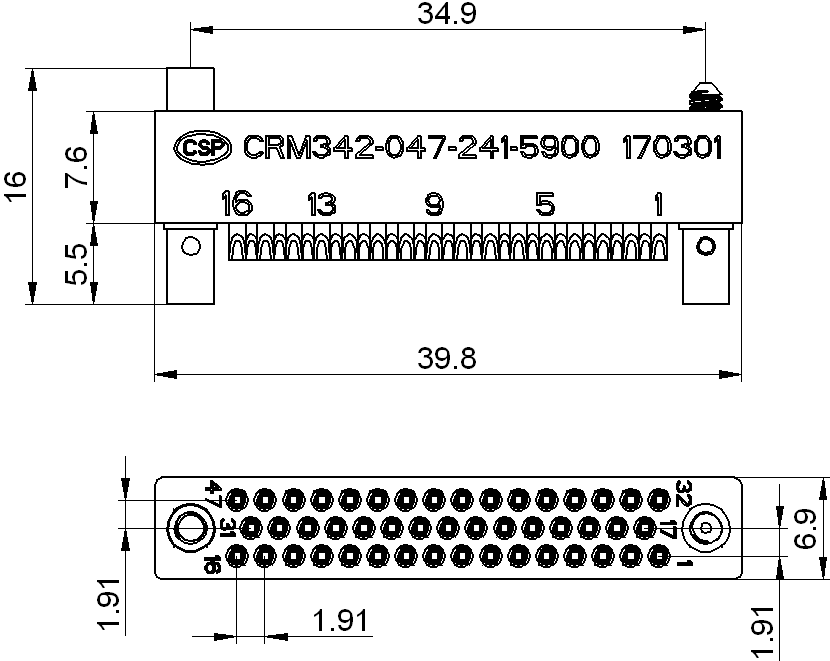

六、 CRM342-047-241-5900插座



七、

八、2.彎式不帶安裝耳連接器：

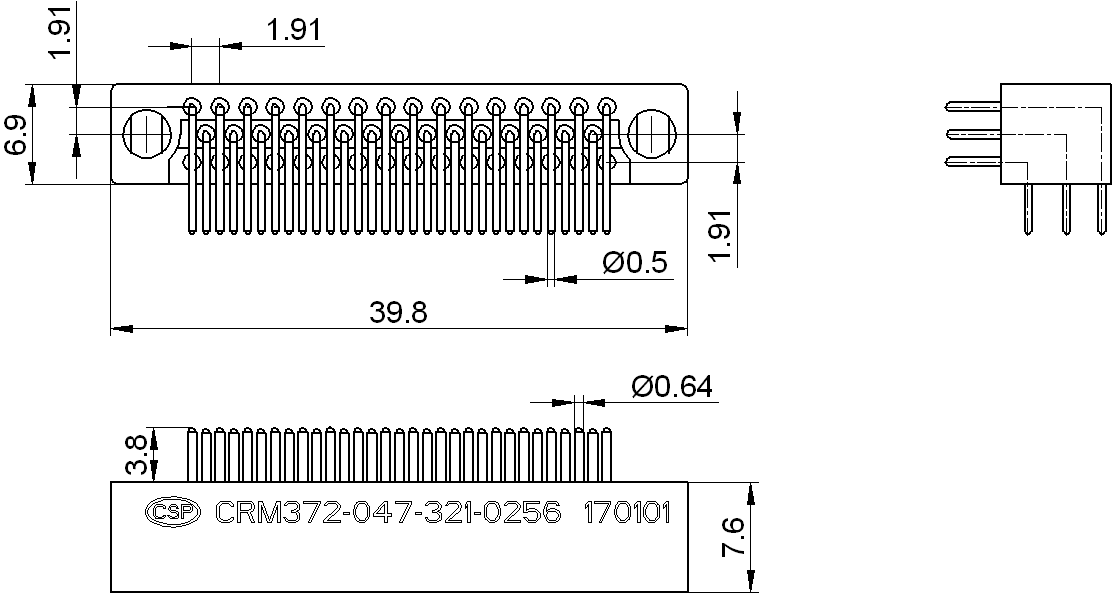

九、CRM372-047-321-0256插頭

十、

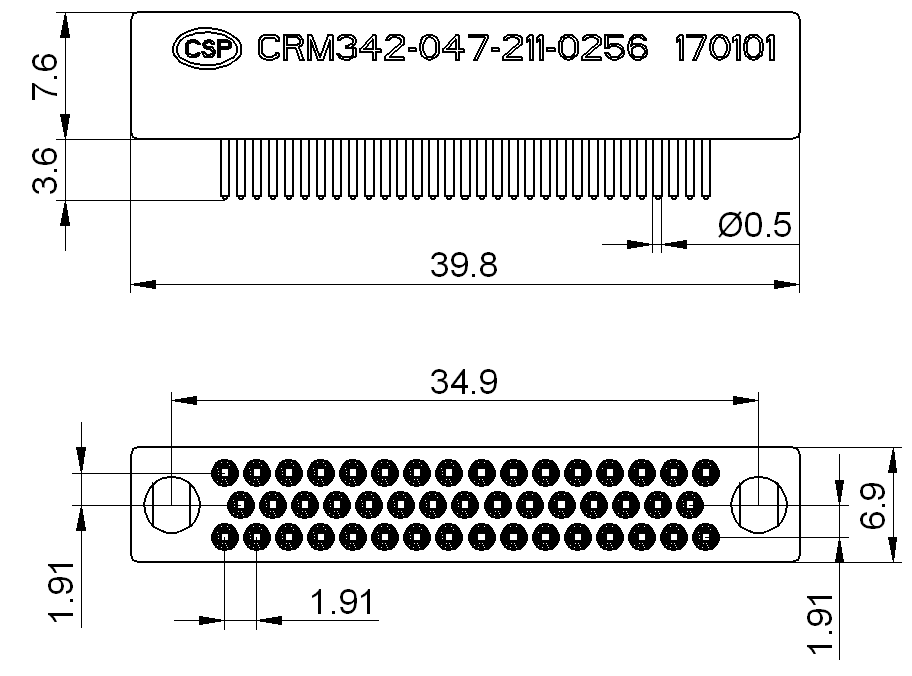

十一、CRM342-047-211-0256插座



十二、
